Codo — Macho BSP × Espiga de manguera — Paramétrico (impresión 3D)

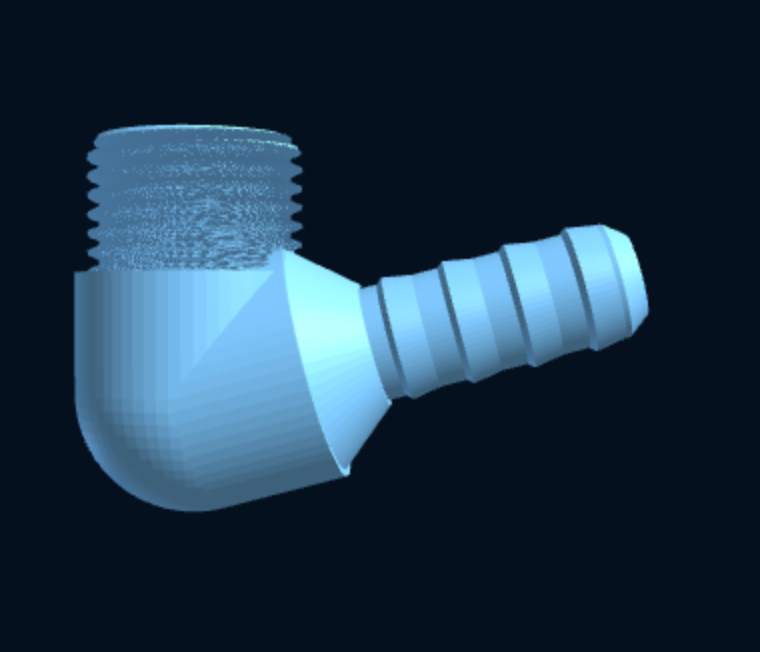

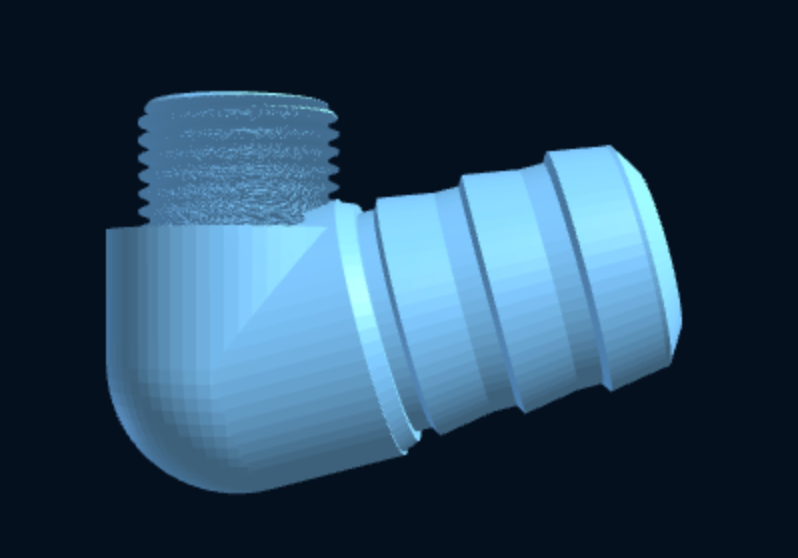

Codo paramétrico — rosca macho BSP en un lado, espiga para manguera en el otro — por MarineLab3D.
Elija el ángulo de curvatura y ambos tamaños. Para impresión 3D en PETG o PA12.

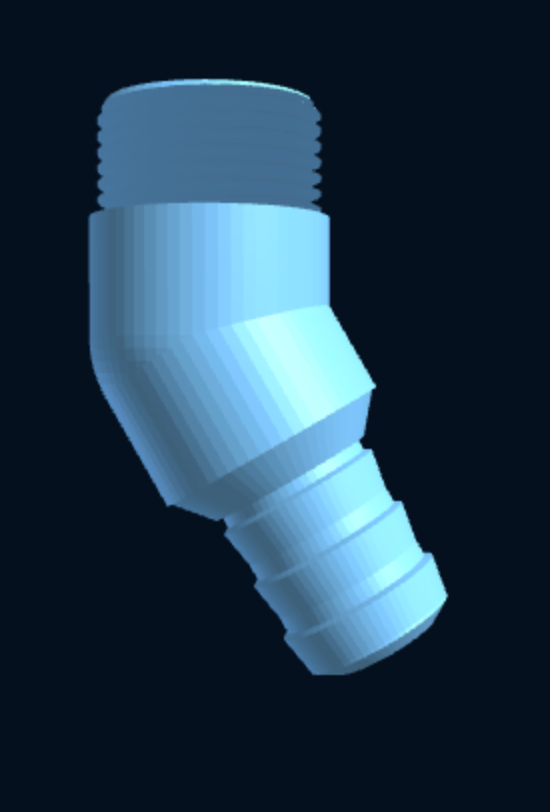

📐 Ángulo de curvatura: 45° a 160°
🔧 Rosca macho BSP: 1/8" a 2 1/2" (BSPP paralela, referencia de tamaño hexagonal DIN)
🪝 Diámetro interior de la manguera: 6 a 60 mm
🔩 La rosca BSPP sella con junta tórica/PTFE; la espiga está dimensionada según el diámetro interior de la manguera

🖨️ Recomendaciones de impresión: imprimir con soportes (el codo tiene voladizos). PETG o PA12, capas de 0,15–0,2 mm, 3 perímetros.

Use «Personalizar dimensiones» para configurar el ángulo + rosca + manguera, previsualice en 3D y luego reciba su STL después de la compra.

⚠️ USO A PRESIÓN (por encima de ~1 bar): imprimir en PETG (no ASA — mejor sellado de capas), con paredes SÓLIDAS (suficientes perímetros para rellenar completamente el grosor de la pared — no dependa del relleno), costura en Z configurada como «Empalme biselado», ventilador de enfriamiento de la pieza bajo, flujo +2–3%, y el eje de la rosca/costura VERTICAL.
La mayoría de los sistemas de fontanería a bordo funcionan a un máximo de ~3 bares: a este nivel, esta configuración de impresión + una cantidad GENEROSA de cinta de PTFE / sellador de roscas en las roscas son suficientes. Pruebe siempre a una presión de ~2× la presión de trabajo antes de usar.
Solo para presiones superiores a ~4 bares: también aplique una fina capa de resina epoxi en el interior para un sellado garantizado.
Un accesorio impreso en 3D es una solución válida, pero verifíquela siempre para su aplicación específica.

---

🖨️ ¿No tiene impresora 3D? Después de su compra, en su página de descarga puede solicitar un presupuesto de impresión instantáneo: su modelo se envía precargado a nuestro socio Craftcloud, que compara ~180 servicios de impresión en todo el mundo y le envía la pieza terminada a su domicilio, sin necesidad de impresora ni configuración.

---

📄 Licencia — Solo para uso personal. Imprima este modelo para su uso personal. No está permitido revender o redistribuir el archivo, ni vender copias impresas. © MarineLab3D — condiciones completas.
