Boca de llenado con espiga para manguera + tapa de cabrestante (agua/diésel/residuos) — Paramétrico (impresión 3D)

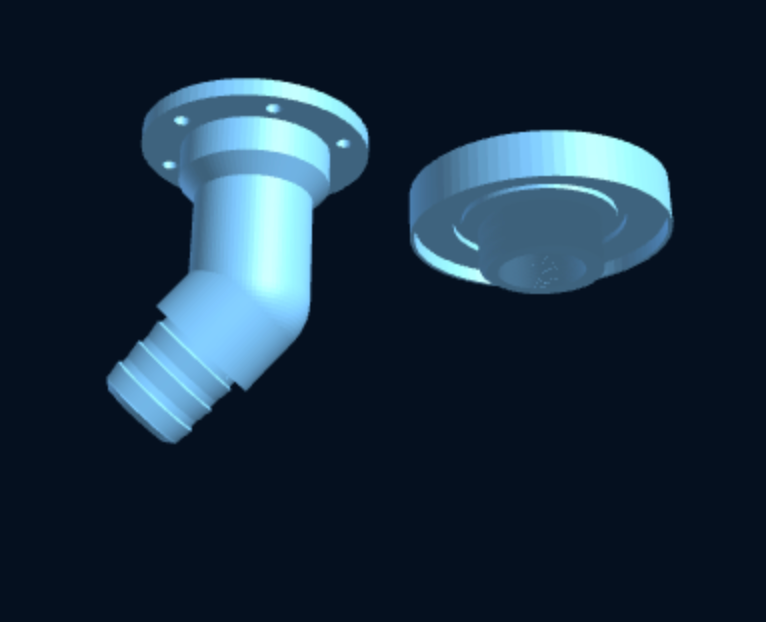

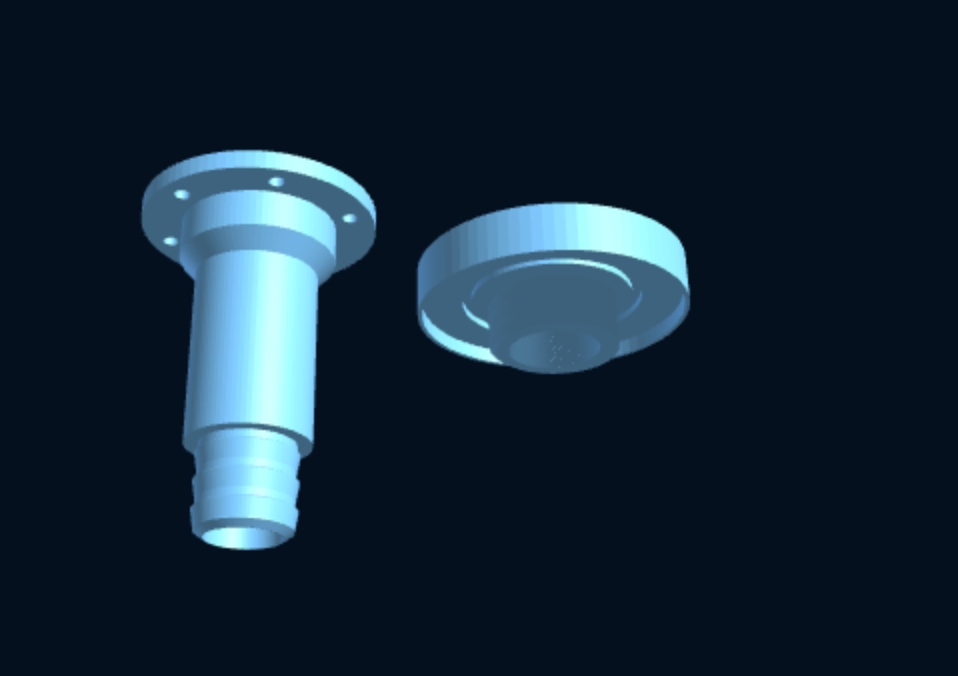

Kit de LLENADO DE CUBIERTA paramétrico de MarineLab3D: genera DOS piezas: el cuerpo del llenador (brida de cubierta + cuello pasacascos roscado hembra que termina en una ESPIGA DE MANGUERA angulada) Y la tapa de rosca a juego con un encaje para manivela de cabrestante.
Descargue un ZIP con dos archivos STL separados (filler-body.stl + cap.stl).
🛠️ Ø del pasacascos (exterior): 40 / 50 / 60 / 75 mm — determina todo
⬇ Ø de la brida = pasacascos + 26 mm · La tapa cubre la brida (con junta tórica de sellado frontal en la parte inferior de la tapa)
🌀 El Ø de la espiga de manguera es el diámetro EXTERIOR y debe ser ≤ al Ø del pasacascos

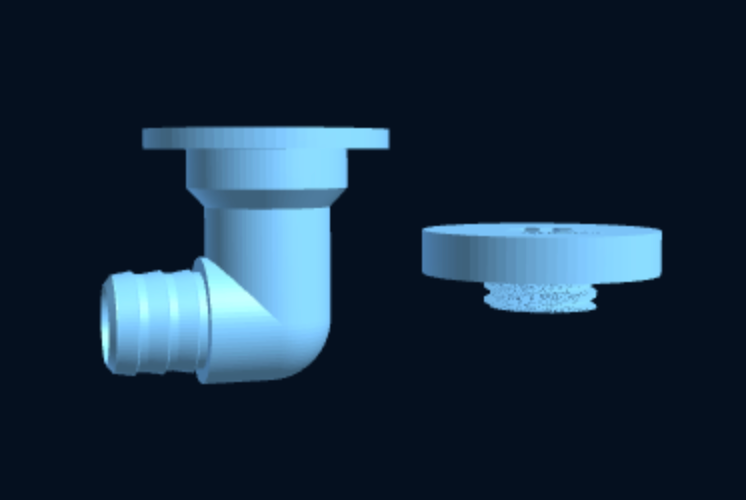

📐 Ángulo de la espiga ajustable de 0 a 90°

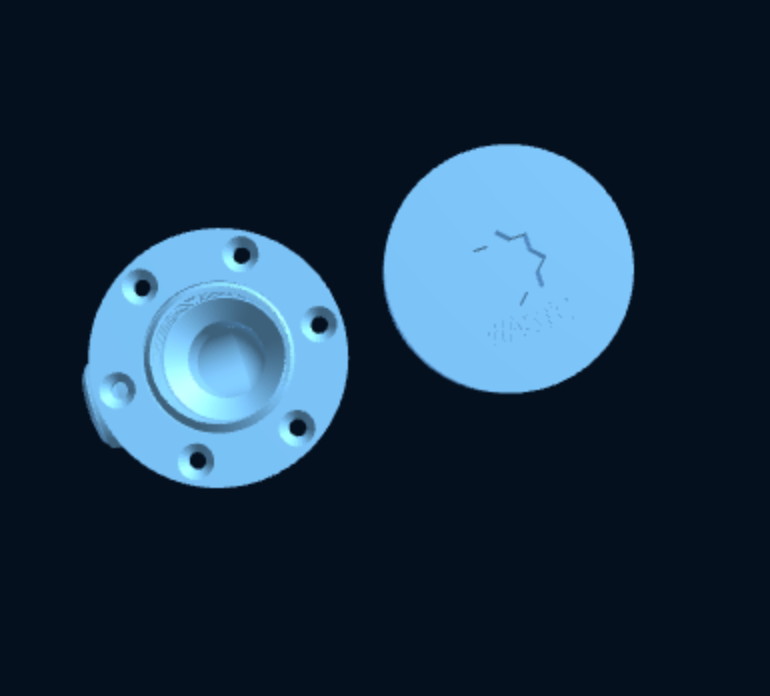

🗝️ Tapa abierta con una manivela de cabrestante estándar — encaje central de 8 puntas (11/16" / 17.5 mm) · orificios de fijación avellanados

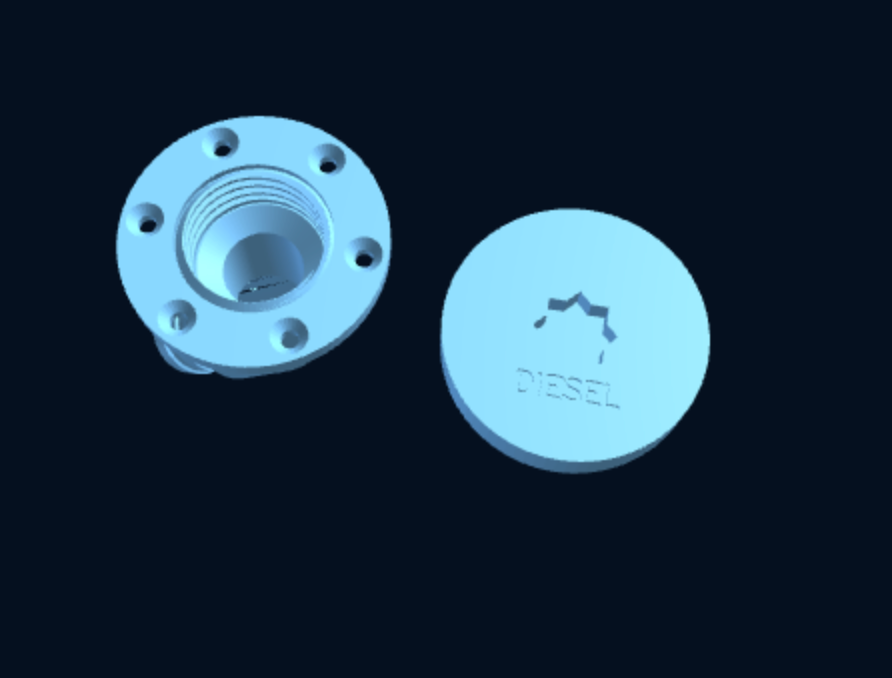

🏷️ Etiqueta grabada: AGUA / DIÉSEL / RESIDUOS
🖨️ Recomendaciones de impresión: para AGUA, use ASA (la mejor resistencia a los rayos UV) o PETG. Para uso con DIÉSEL o GASOLINA, imprima en PA612-CF (10–15% de fibra de carbono) para resistencia al combustible. Capas de 0.2 mm, 3–4 perímetros; imprima el cuerpo con la espiga hacia arriba o use soportes. Coloque una junta tórica debajo de la tapa para sellar.
Use “Customize dimensions” (Personalizar dimensiones) para establecer el Ø del pasacascos, el Ø de la espiga de la manguera, el ángulo de la espiga y la etiqueta, previsualice en 3D y luego reciba su ZIP (2 STL) después de la compra.
⚠️ USO A PRESIÓN (por encima de ~1 bar): imprima en PETG (no ASA — mejor sellado de capas), con paredes SÓLIDAS (suficientes perímetros para rellenar completamente el espesor de la pared — no dependa del relleno), costura Z configurada en “Junta de bufanda”, ventilador de enfriamiento de la pieza bajo, flujo +2–3%, y el eje de la rosca/costura VERTICAL.
La mayoría de los sistemas de fontanería a bordo funcionan a un máximo de ~3 bar: a este nivel, esta configuración de impresión + una cantidad GENEROSA de cinta de PTFE / sellador de roscas en las roscas son suficientes. Siempre realice una prueba de presión a ~2 veces la presión de trabajo antes de usar.
Solo para presiones superiores a ~4 bar: también aplique una capa delgada de resina epoxi en el interior para un sellado garantizado.
Un accesorio impreso en 3D es una solución válida, pero siempre verifíquelo para su aplicación específica.
Descargue un ZIP con dos archivos STL separados (filler-body.stl + cap.stl).
🛠️ Ø del pasacascos (exterior): 40 / 50 / 60 / 75 mm — determina todo
⬇ Ø de la brida = pasacascos + 26 mm · La tapa cubre la brida (con junta tórica de sellado frontal en la parte inferior de la tapa)
🌀 El Ø de la espiga de manguera es el diámetro EXTERIOR y debe ser ≤ al Ø del pasacascos
📐 Ángulo de la espiga ajustable de 0 a 90°
🗝️ Tapa abierta con una manivela de cabrestante estándar — encaje central de 8 puntas (11/16" / 17.5 mm) · orificios de fijación avellanados
🏷️ Etiqueta grabada: AGUA / DIÉSEL / RESIDUOS
🖨️ Recomendaciones de impresión: para AGUA, use ASA (la mejor resistencia a los rayos UV) o PETG. Para uso con DIÉSEL o GASOLINA, imprima en PA612-CF (10–15% de fibra de carbono) para resistencia al combustible. Capas de 0.2 mm, 3–4 perímetros; imprima el cuerpo con la espiga hacia arriba o use soportes. Coloque una junta tórica debajo de la tapa para sellar.
Use “Customize dimensions” (Personalizar dimensiones) para establecer el Ø del pasacascos, el Ø de la espiga de la manguera, el ángulo de la espiga y la etiqueta, previsualice en 3D y luego reciba su ZIP (2 STL) después de la compra.
⚠️ USO A PRESIÓN (por encima de ~1 bar): imprima en PETG (no ASA — mejor sellado de capas), con paredes SÓLIDAS (suficientes perímetros para rellenar completamente el espesor de la pared — no dependa del relleno), costura Z configurada en “Junta de bufanda”, ventilador de enfriamiento de la pieza bajo, flujo +2–3%, y el eje de la rosca/costura VERTICAL.
La mayoría de los sistemas de fontanería a bordo funcionan a un máximo de ~3 bar: a este nivel, esta configuración de impresión + una cantidad GENEROSA de cinta de PTFE / sellador de roscas en las roscas son suficientes. Siempre realice una prueba de presión a ~2 veces la presión de trabajo antes de usar.
Solo para presiones superiores a ~4 bar: también aplique una capa delgada de resina epoxi en el interior para un sellado garantizado.
Un accesorio impreso en 3D es una solución válida, pero siempre verifíquelo para su aplicación específica.
🖨️ ¿No tiene impresora 3D? Después de su compra, en su página de descarga puede solicitar una cotización de impresión instantánea: su modelo se envía precargado a nuestro socio Craftcloud, que compara ~180 servicios de impresión en todo el mundo y envía la pieza terminada a su domicilio — no se requiere impresora ni configuración.
📄 Licencia — Solo para uso personal. Imprima este modelo para su propio uso personal. No se permite revender o redistribuir el archivo, ni vender copias impresas. © MarineLab3D — términos completos.
