Cuerpo del colector BSP (salidas paramétricas) — Paramétrico (Impresión 3D)

Cuerpo MÚLTIPLE BSP paramétrico por MarineLab3D — divide una línea en varias. Un cuerpo redondo con N salidas laterales y dos extremos hembra BSP (con hexágono para llave). Adaptado a tus necesidades: el diámetro y la longitud del cuerpo se adaptan al número y tamaño de las salidas.

🔩 Dos extremos: rosca BSP hembra (ISO 228, medidas en pulgadas) con un hexágono de apriete

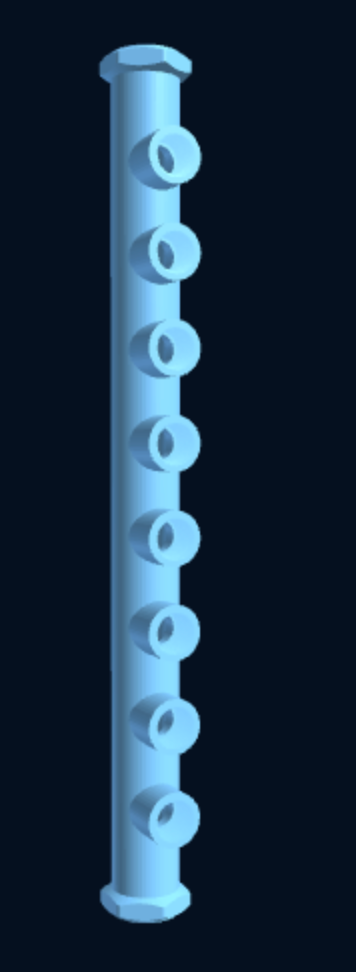

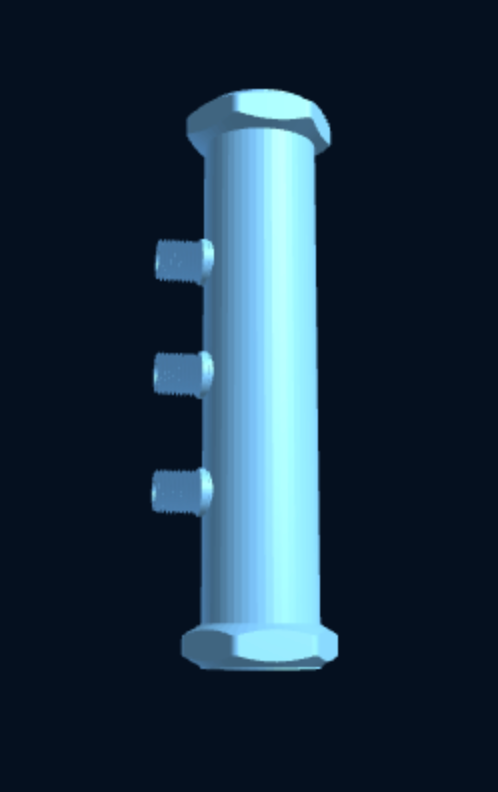

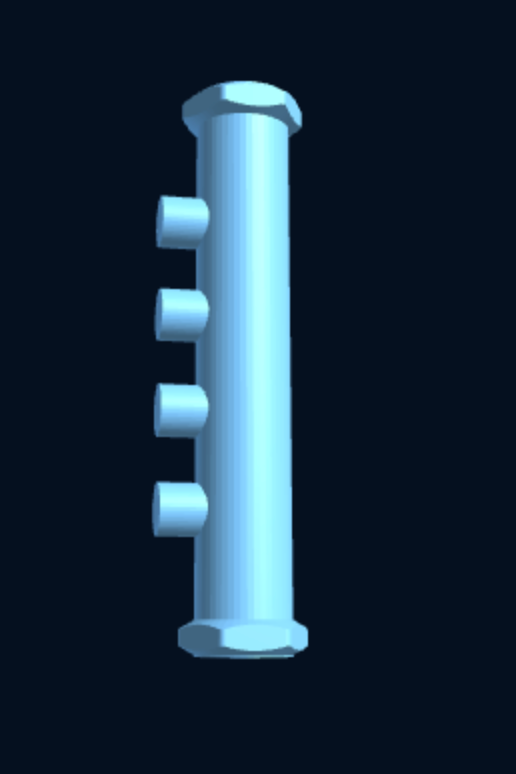

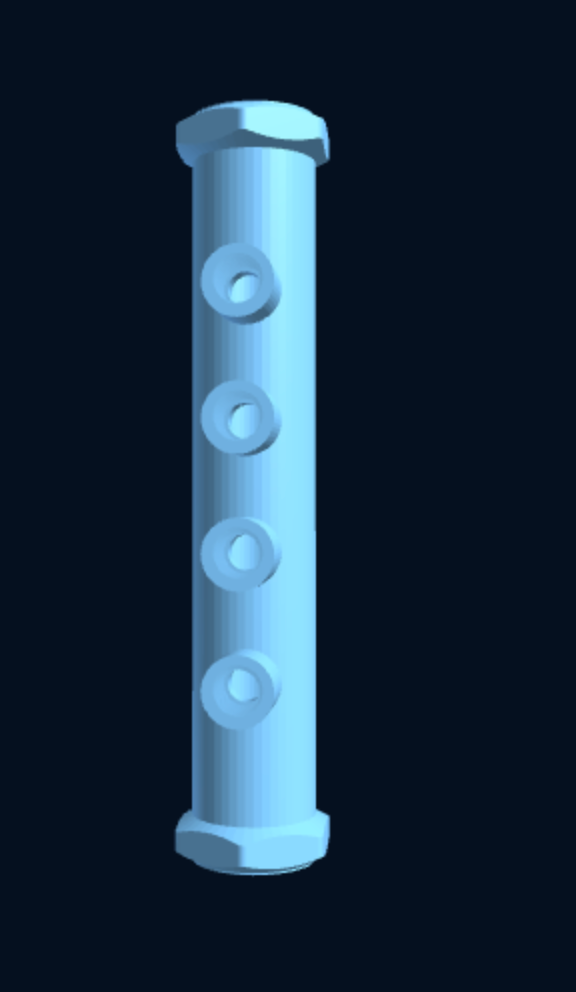

🔀 1 a 8 salidas laterales, cada una BSP MACHO o HEMBRA, en la medida en pulgadas que elijas
↔️ Salidas espaciadas para dejar espacio para atornillar una boquilla para manguera o una válvula y para usar una llave
🧵 Perfil de rosca MarineLab3D (helicoidal, crestas truncadas) · el orificio pasante lo conecta todo

🖨️ Imprimir en PETG/ASA · PA612-CF para combustible/presión. Eje vertical, 3–4 perímetros. Sellar las roscas con O-ring/PTFE.

Usa “Personalizar dimensiones” para configurar el tamaño del extremo, el número de salidas, el tamaño y tipo de salida, previsualiza en 3D y luego recibe tu STL después de la compra.

⚠️ USO A PRESIÓN (por encima de ~1 bar): imprimir en PETG (no ASA — mejor sellado de capas), con paredes SÓLIDAS (suficientes perímetros para rellenar completamente el espesor de la pared — no dependas del relleno), la costura Z configurada en “Junta de biselado”, ventilador de enfriamiento de pieza bajo, flujo +2–3%, y el eje de la rosca/costura VERTICAL.
La mayoría de los sistemas de fontanería a bordo funcionan a un máximo de ~3 bar: a este nivel, estos ajustes de impresión + una CANTIDAD GENEROSA de cinta de PTFE / sellador de roscas en las roscas son suficientes. Siempre prueba la presión a ~2 veces la presión de trabajo antes de usar.
Solo para presiones superiores a ~4 bar: también aplica una fina capa de resina epoxi en el interior para un sellado garantizado.
Un accesorio impreso en 3D es una solución válida, pero siempre verifícalo para tu aplicación específica.

---

🖨️ ¿No tienes impresora 3D? Después de tu compra, en tu página de descarga puedes solicitar una cotización instantánea de impresión: tu modelo se envía precargado a nuestro socio Craftcloud, que compara ~180 servicios de impresión en todo el mundo y envía la pieza terminada a tu puerta — no se necesita impresora ni configuración.

---

📄 Licencia — Solo para uso personal. Imprime este modelo para tu uso personal. No está permitida la reventa o redistribución del archivo, ni la venta de copias impresas. © MarineLab3D — términos completos.
