Conector de manguera BSP — Paramétrico (Impresión 3D)

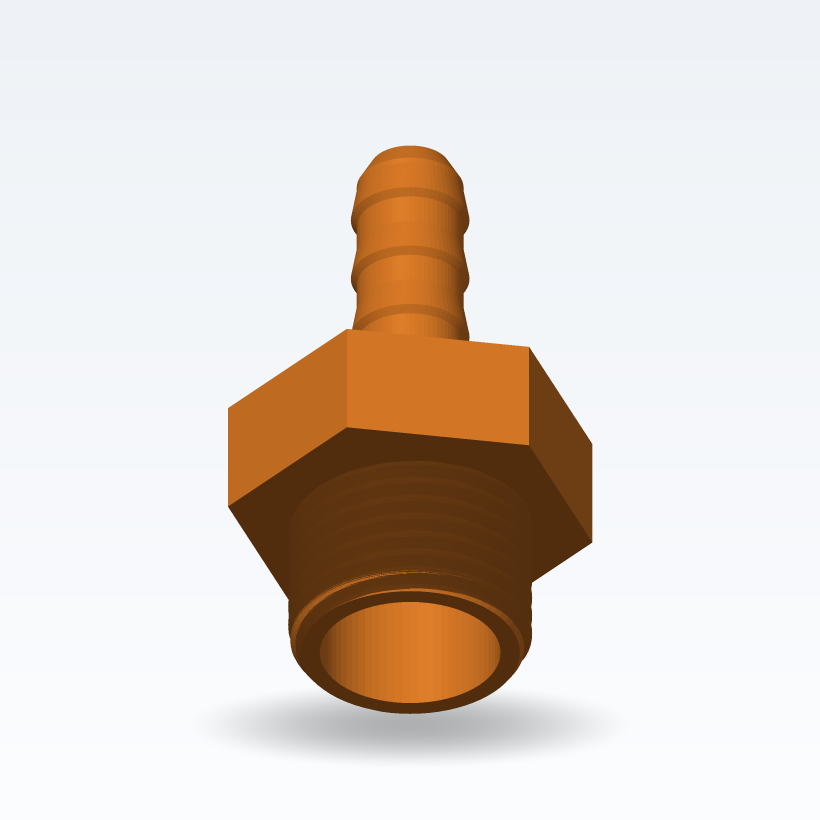

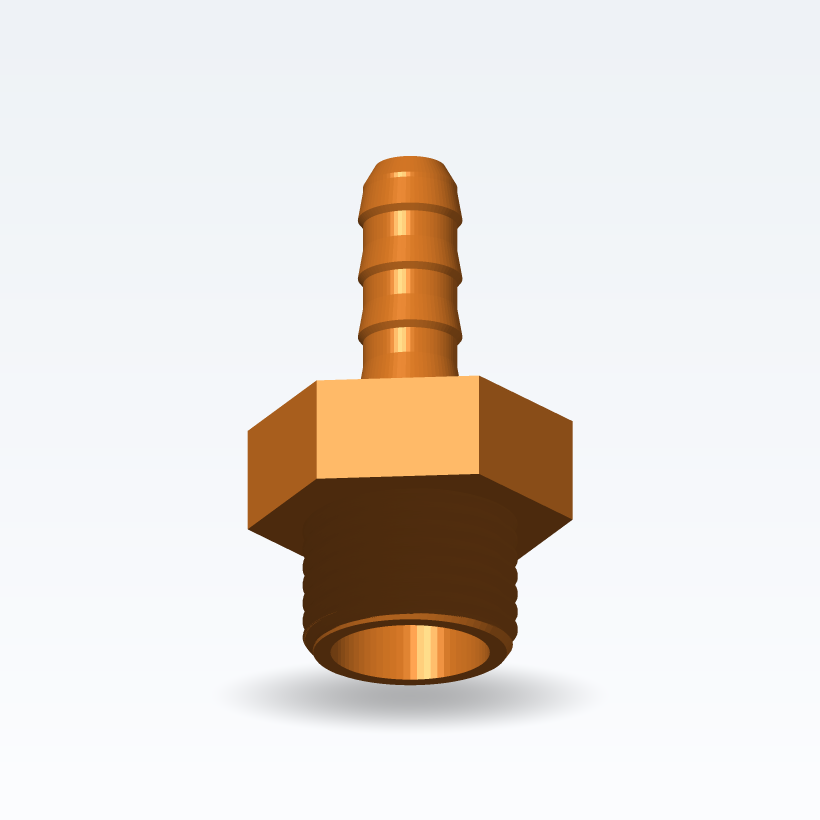

Conexión paramétrica BSP × manguera de púas de MarineLab3D. Racor roscado BSP macho personalizable con cola de manguera de 3 púas para manguera de goma, diseñado para impresión 3D en PETG o PA12.
- 🔧 Tamaño de la rosca: BSP de 1/8" a 1" (6 tamaños, hexágono DIN calculado automáticamente)
- 🔩 Diámetro interior de la manguera: 6 / 8 / 10 / 12 / 16 / 19 / 25 mm

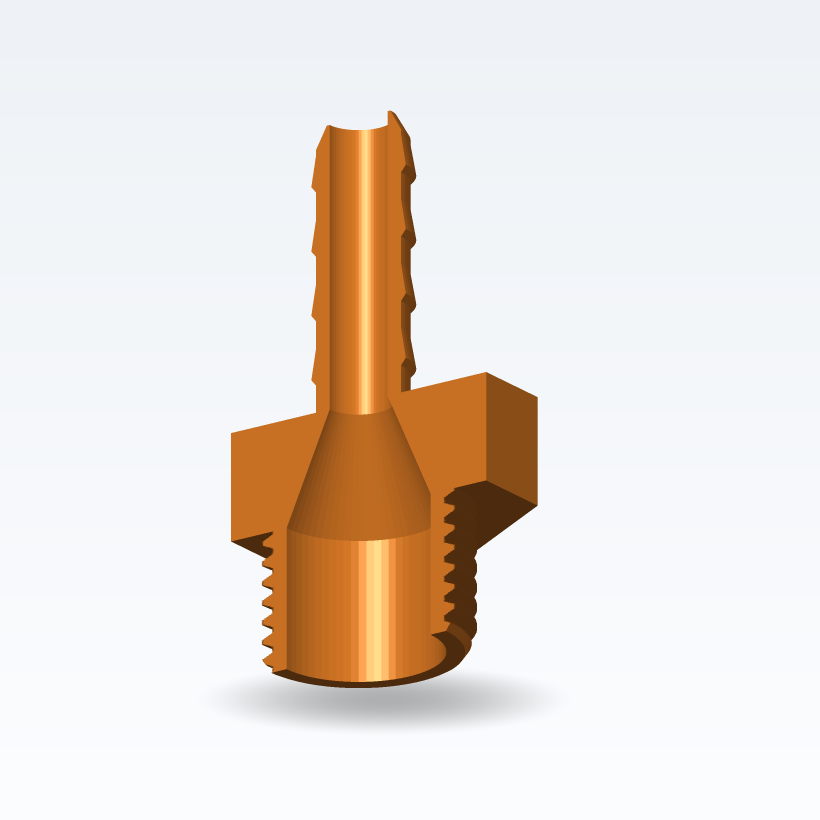

- 🪝 3 púas: rampa de entrada de 25° + pared de bloqueo vertical de 90°
- 🔑 Llave hexagonal automáticamente dimensionada según DIN 2999 (SW14–SW41)
- 🛡️ Imprimir en PETG o PA12 para resistencia al agua salada y al combustible
- ⚙️ Roscado después de la impresión con macho BSP G para un sellado preciso
Materiales compatibles: PETG · PA12 · CF-Nylon · ASA
Nota: El perfil de la rosca BSP es aproximado (dientes circulares). Para aplicaciones a presión, roscar con una terraja BSP G después de la impresión o utilizar un inserto de latón.
Licencia: MarineLab3D Original — Todos los derechos reservados
⚠️ USO BAJO PRESIÓN (por encima de ~1 bar): imprimir en PETG (no ASA — mejor sellado de capas), con paredes SÓLIDAS (suficientes perímetros para rellenar completamente el grosor de la pared — no depender del relleno), costura en Z ajustada a "Scarf joint", ventilador de enfriamiento de la pieza bajo, flujo +2–3%, y el eje de la rosca/costura VERTICAL.
La mayoría de los sistemas de fontanería a bordo funcionan a un máximo de ~3 bares: a este nivel, estos ajustes de impresión + una cantidad GENEROSA de cinta de PTFE / sellador de roscas en las roscas son suficientes. Probar siempre a ~2 veces la presión de trabajo antes de usar.
Solo para presiones superiores a ~4 bares: aplicar también una fina capa de resina epoxi en el interior para un sellado garantizado.
Un racor impreso en 3D es una solución válida, pero verifíquela siempre para su aplicación específica.
🖨️ ¿No tiene impresora 3D? Después de su compra, en su página de descarga puede solicitar un presupuesto de impresión instantáneo: su modelo se envía precargado a nuestro socio Craftcloud, que compara ~180 servicios de impresión en todo el mundo y envía la pieza terminada a su puerta, sin necesidad de impresora ni configuración.
📄 Licencia — Solo para uso personal. Imprima este modelo para su uso personal. No se permite revender ni redistribuir el archivo, ni vender copias impresas. © MarineLab3D — condiciones completas.
