Schlauchtüllen-Verbinder / Reduzierstück (Tülle–Tülle) – Parametrisch (3D-Druck)
Parametrischer Schlauchanschluss / Reduzierstück – beidseitig mit Tülle – von MarineLab3D.

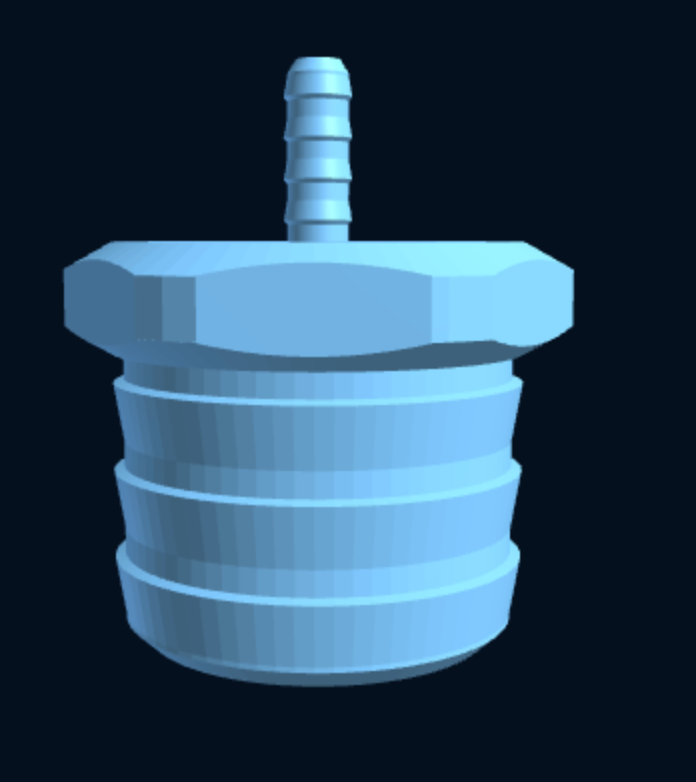

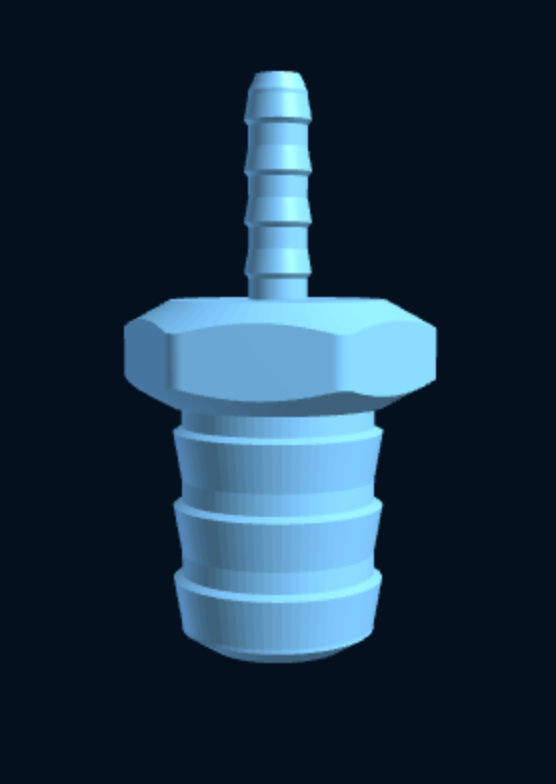

Verbinden Sie zwei Gummischläuche (gleiche Größe oder reduzierend) mit einem zentralen Sechskantgriff. Für den 3D-Druck in PETG oder PA12.
🪝 Innendurchmesser Schlauch A & B: 6 bis 60 mm (jede Seite unabhängig wählen)

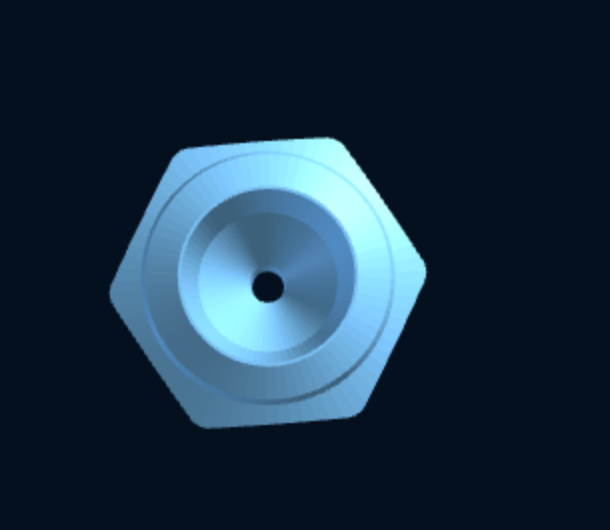

⬡ Zentraler Sechskantgriff, automatisch an den größeren Schlauch angepasst

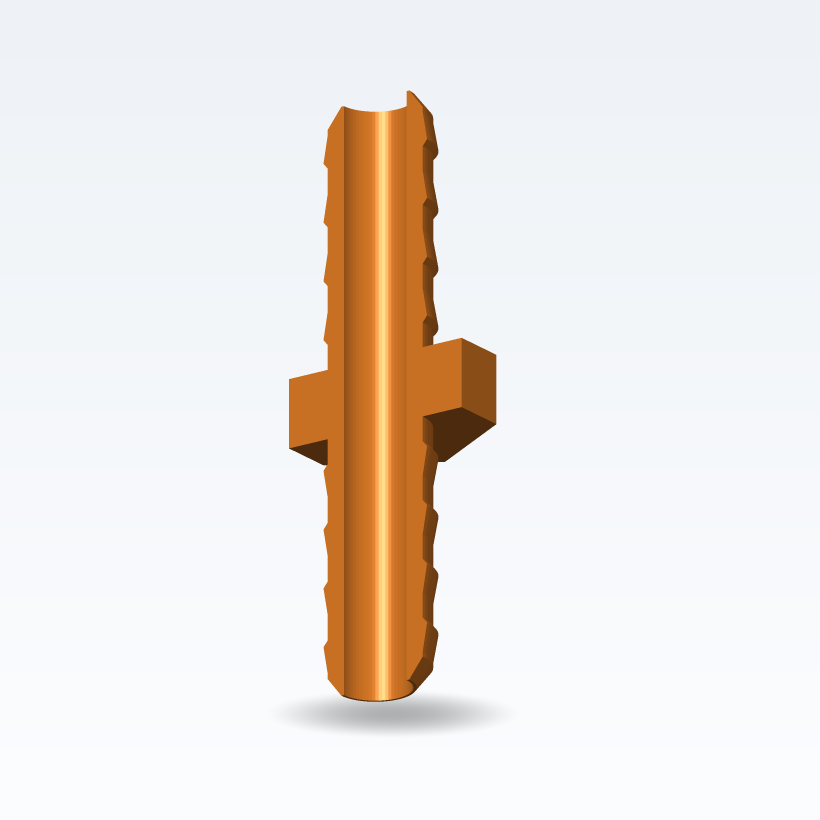

↔ Gestufte Durchgangsbohrung zwischen den beiden Seiten
🔩 Tüllenenden (3–4 Rippen) passend zum Schlauchinnendurchmesser
Verwenden Sie „Customize dimensions“, um beide Schlauchgrößen einzustellen, in 3D vorab anzuzeigen und anschließend Ihre STL-Datei nach dem Kauf zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): Drucken Sie in PETG (nicht ASA – bessere Schichtabdichtung), mit SOLIDEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schalenschnitt“ eingestellt, geringe Bauteilkühlung, Fluss +2–3% und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bordwasserinstallationen laufen mit max. ~3 bar: Auf diesem Niveau sind diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden ausreichend. Vor der Verwendung immer bei ~2× Arbeitsdruck druckprüfen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Dichtheit.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
Verbinden Sie zwei Gummischläuche (gleiche Größe oder reduzierend) mit einem zentralen Sechskantgriff. Für den 3D-Druck in PETG oder PA12.
🪝 Innendurchmesser Schlauch A & B: 6 bis 60 mm (jede Seite unabhängig wählen)
⬡ Zentraler Sechskantgriff, automatisch an den größeren Schlauch angepasst
↔ Gestufte Durchgangsbohrung zwischen den beiden Seiten
🔩 Tüllenenden (3–4 Rippen) passend zum Schlauchinnendurchmesser
Verwenden Sie „Customize dimensions“, um beide Schlauchgrößen einzustellen, in 3D vorab anzuzeigen und anschließend Ihre STL-Datei nach dem Kauf zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): Drucken Sie in PETG (nicht ASA – bessere Schichtabdichtung), mit SOLIDEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schalenschnitt“ eingestellt, geringe Bauteilkühlung, Fluss +2–3% und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bordwasserinstallationen laufen mit max. ~3 bar: Auf diesem Niveau sind diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden ausreichend. Vor der Verwendung immer bei ~2× Arbeitsdruck druckprüfen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Dichtheit.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach dem Kauf können Sie auf Ihrer Downloadseite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der weltweit ~180 Druckdienste vergleicht und das fertige Teil an Ihre Tür liefert – kein Drucker oder Setup erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell nur für Ihren eigenen persönlichen Gebrauch. Der Weiterverkauf oder die Weitergabe der Datei sowie der Verkauf gedruckter Kopien ist nicht gestattet. © MarineLab3D – vollständige Bedingungen.
