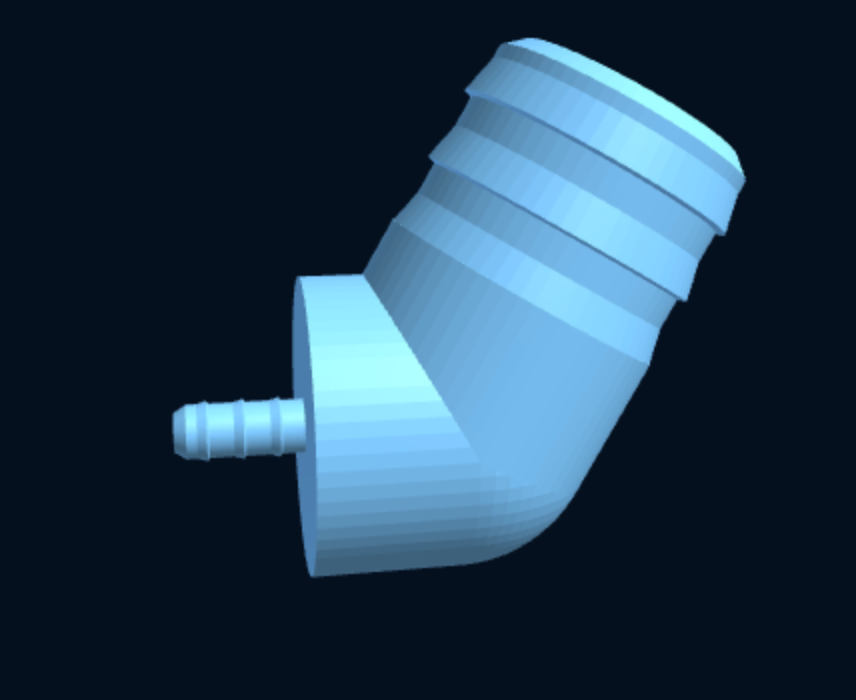

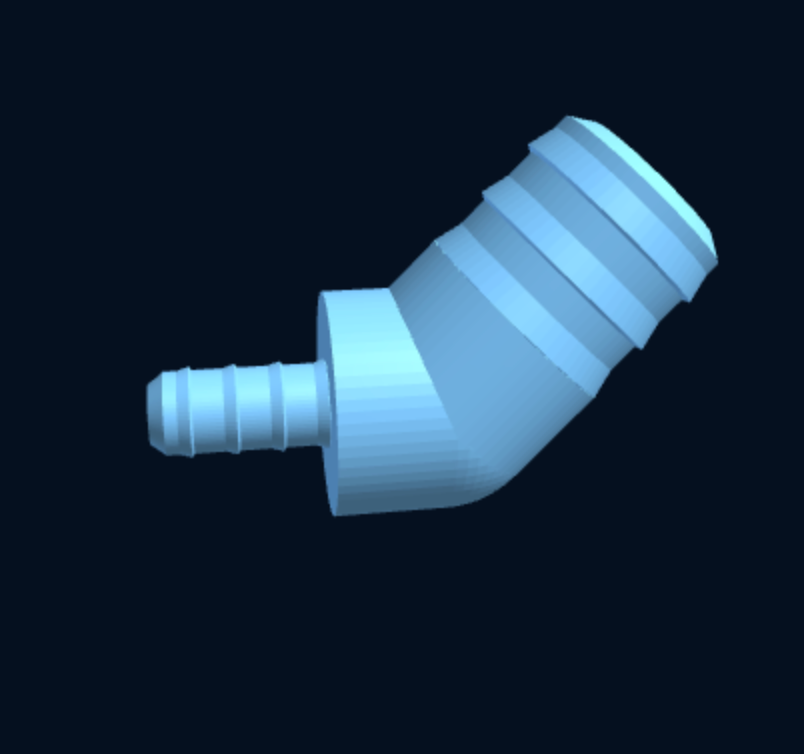

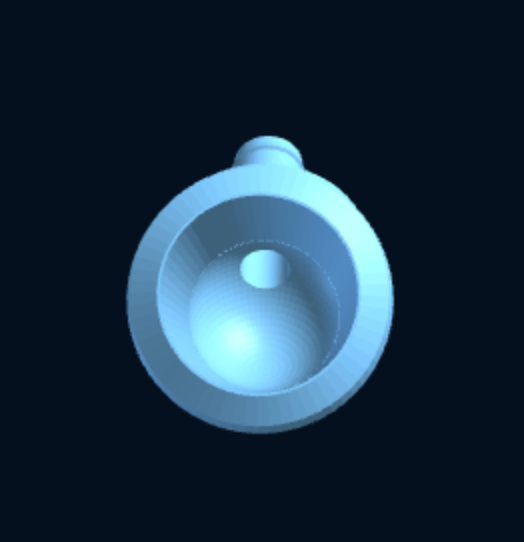

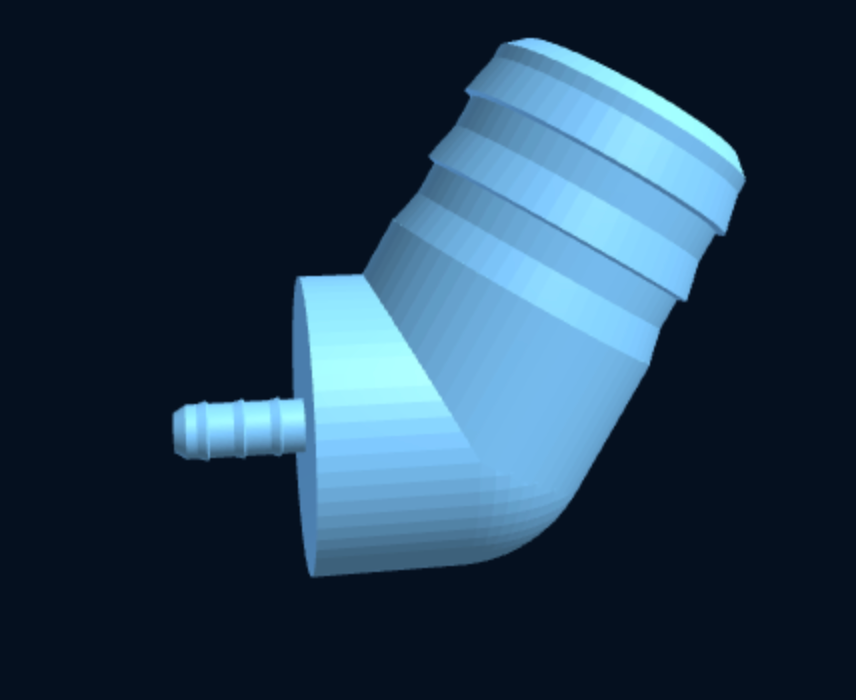

Winkel-Schlauchanschluss / Reduzierstück — Parametrisch (3D-Druck)
Parametrischer Winkel-Schlauchstutzen-Verbinder / Reduzierstück — beidseitig mit Schlauchstutzen — von MarineLab3D.
Verbinden Sie zwei Gummischläuche in einem Winkel Ihrer Wahl. Für den 3D-Druck in PETG oder PA12.
📐 Biegewinkel: 45° bis 160° (Winkel wählbar)
🪝 Schlauch A & B Innendurchmesser: 6 bis 60 mm (jede Seite unabhängig)

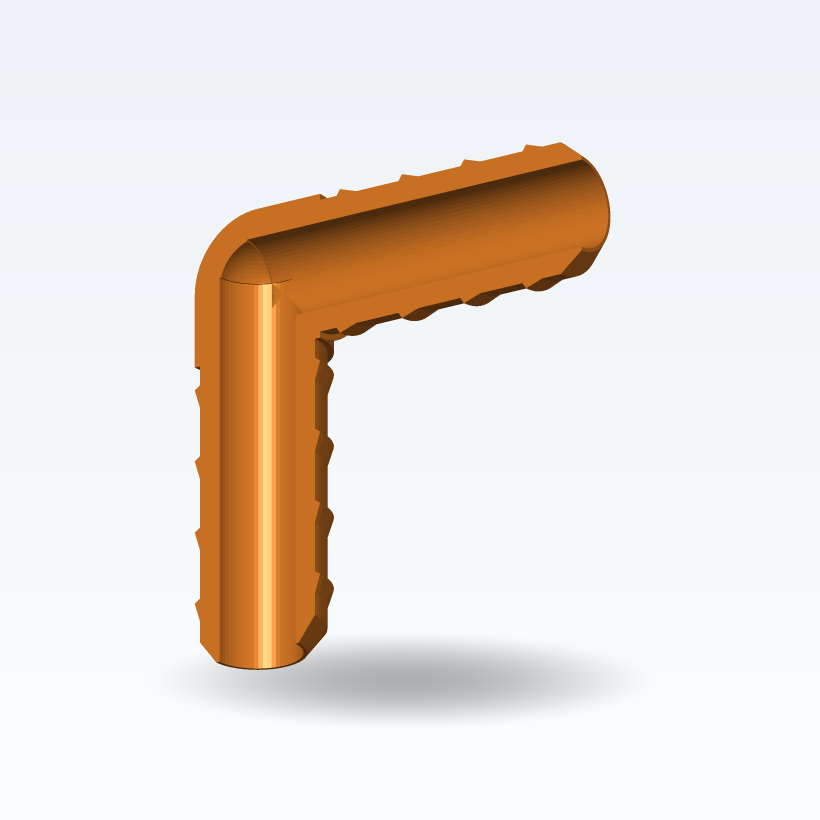

↔ Innerer Winkelkanal; Mittelteil auf den größeren Schlauch dimensioniert
🔩 Widerhaken (3–4 Rippen) auf den Innendurchmesser des Schlauches abgestimmt
🖨️ Druckempfehlungen: mit Stützen drucken (der Winkel hat Überhänge). PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter. Schläuche mit Klemmen sichern.
Verwenden Sie „Maße anpassen“, um Winkel + Schlauchgrößen einzustellen, in 3D vorab anzuzeigen und anschließend Ihre STL nach dem Kauf zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA — bessere Schichtversiegelung), mit MASSIVEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen — nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ eingestellt, geringe Bauteilkühlung, Flow +2–3% und Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen mit max. ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel auf den Gewinden aus. Vor der Verwendung immer einen Drucktest bei ~2× Betriebsdruck durchführen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Abdichtung zu erzielen.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber verifizieren Sie es immer für Ihre spezifische Anwendung.
Verbinden Sie zwei Gummischläuche in einem Winkel Ihrer Wahl. Für den 3D-Druck in PETG oder PA12.
📐 Biegewinkel: 45° bis 160° (Winkel wählbar)
🪝 Schlauch A & B Innendurchmesser: 6 bis 60 mm (jede Seite unabhängig)
↔ Innerer Winkelkanal; Mittelteil auf den größeren Schlauch dimensioniert
🔩 Widerhaken (3–4 Rippen) auf den Innendurchmesser des Schlauches abgestimmt
🖨️ Druckempfehlungen: mit Stützen drucken (der Winkel hat Überhänge). PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter. Schläuche mit Klemmen sichern.
Verwenden Sie „Maße anpassen“, um Winkel + Schlauchgrößen einzustellen, in 3D vorab anzuzeigen und anschließend Ihre STL nach dem Kauf zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA — bessere Schichtversiegelung), mit MASSIVEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen — nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ eingestellt, geringe Bauteilkühlung, Flow +2–3% und Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen mit max. ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel auf den Gewinden aus. Vor der Verwendung immer einen Drucktest bei ~2× Betriebsdruck durchführen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Abdichtung zu erzielen.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber verifizieren Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach Ihrem Kauf können Sie auf Ihrer Downloadseite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der ~180 Druckdienste weltweit vergleicht und das fertige Teil an Ihre Tür liefert — kein Drucker oder Einrichtung erforderlich.
📄 Lizenz — Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell nur für Ihren persönlichen Gebrauch. Das Weiterverkaufen oder Weitergeben der Datei oder der Verkauf gedruckter Kopien ist nicht gestattet. © MarineLab3D — vollständige Bedingungen.
