Winkel — BSP Außengewinde × Schlauchanschluss — Parametrisch (3D-Druck)

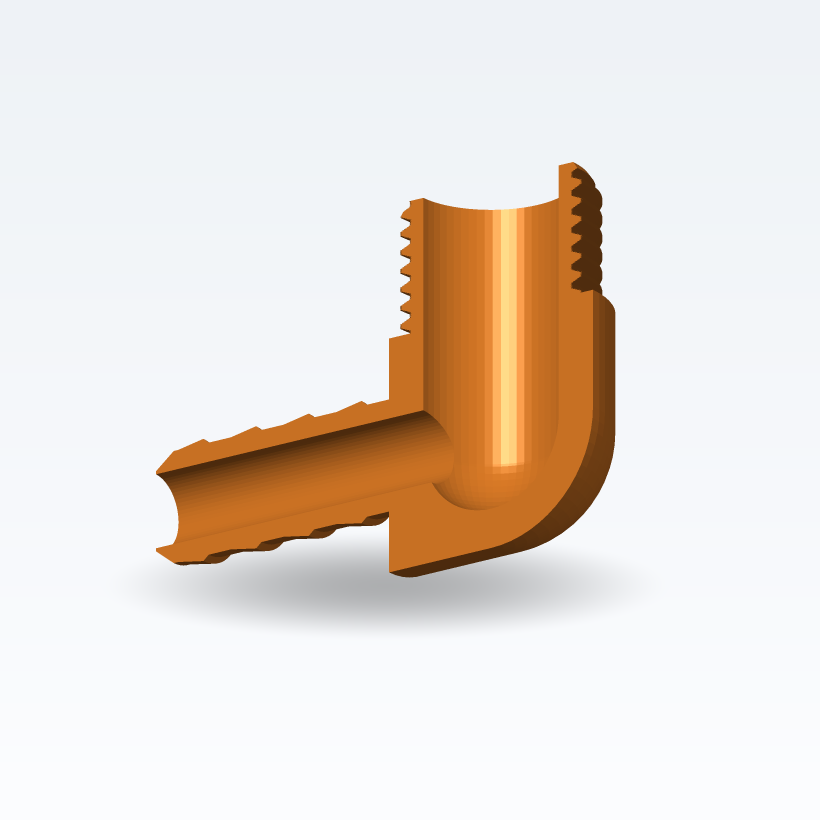

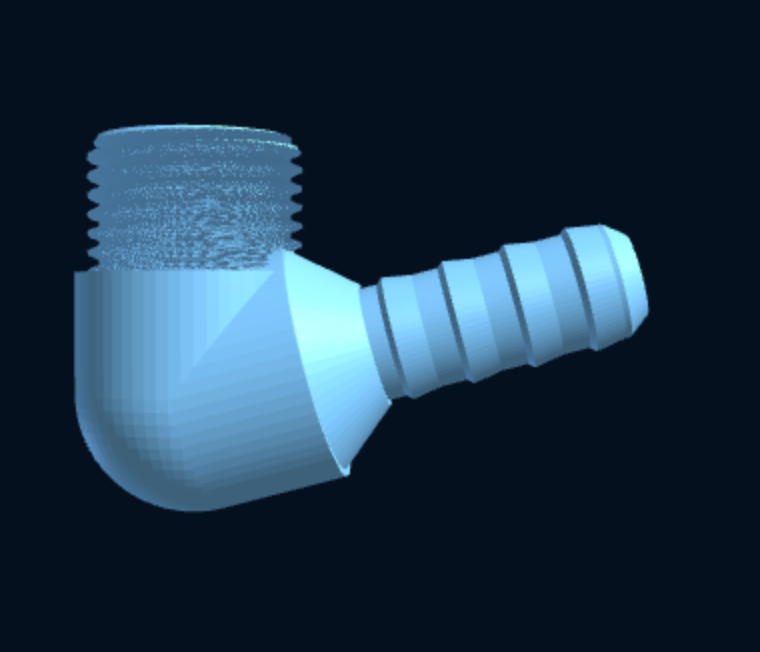

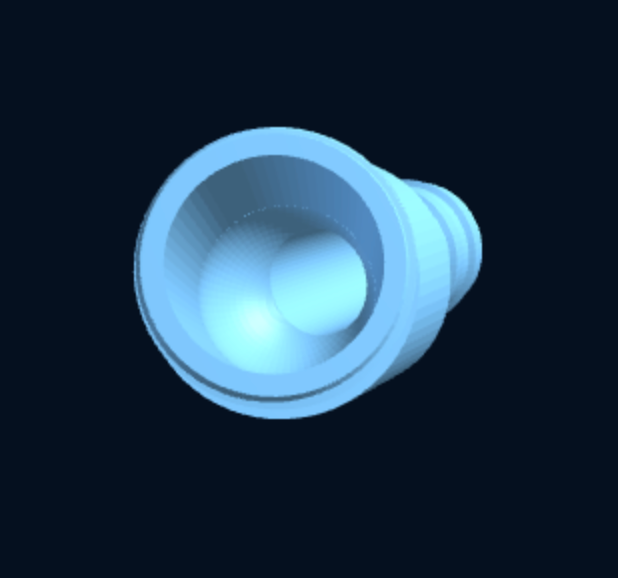

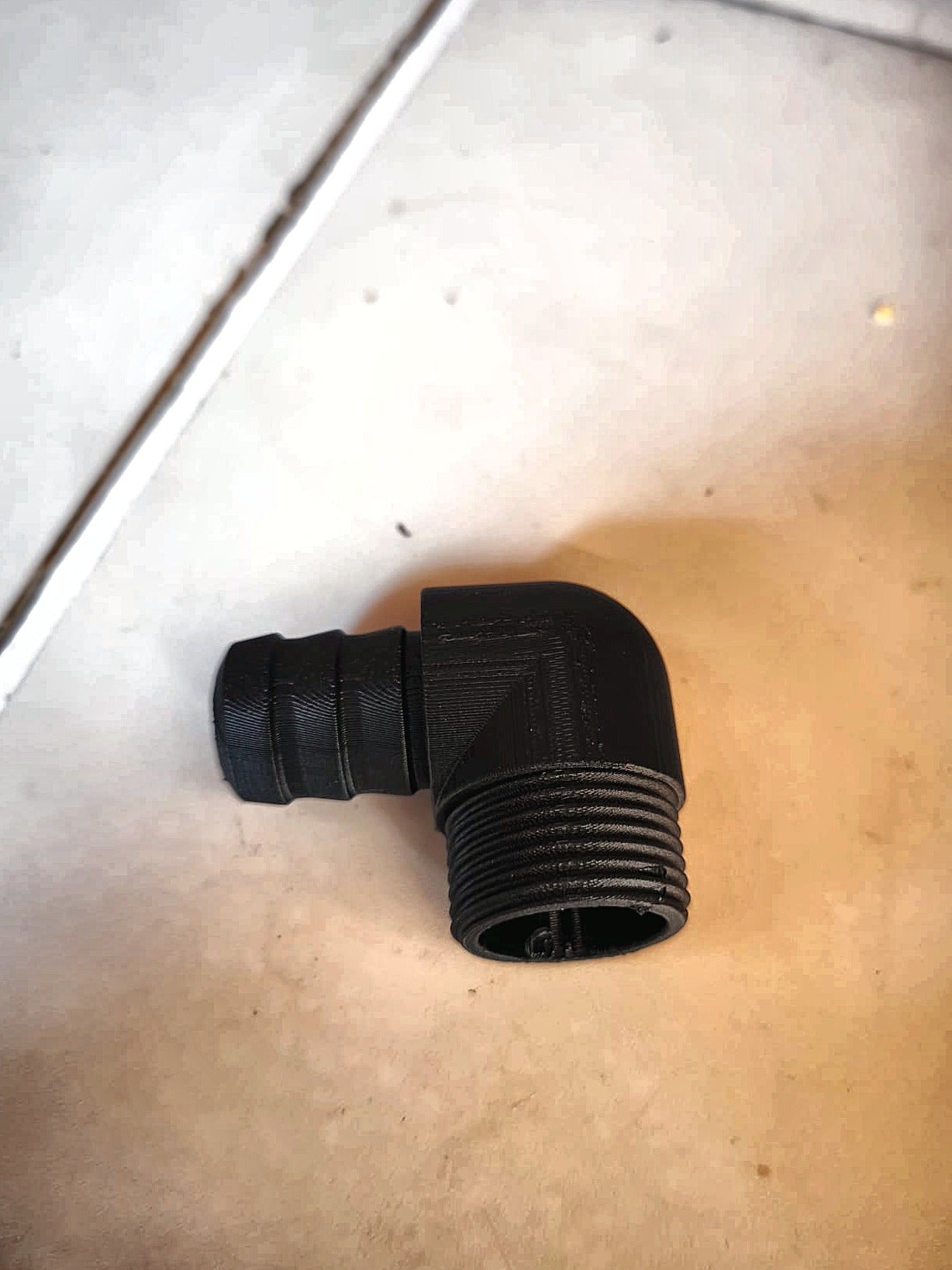

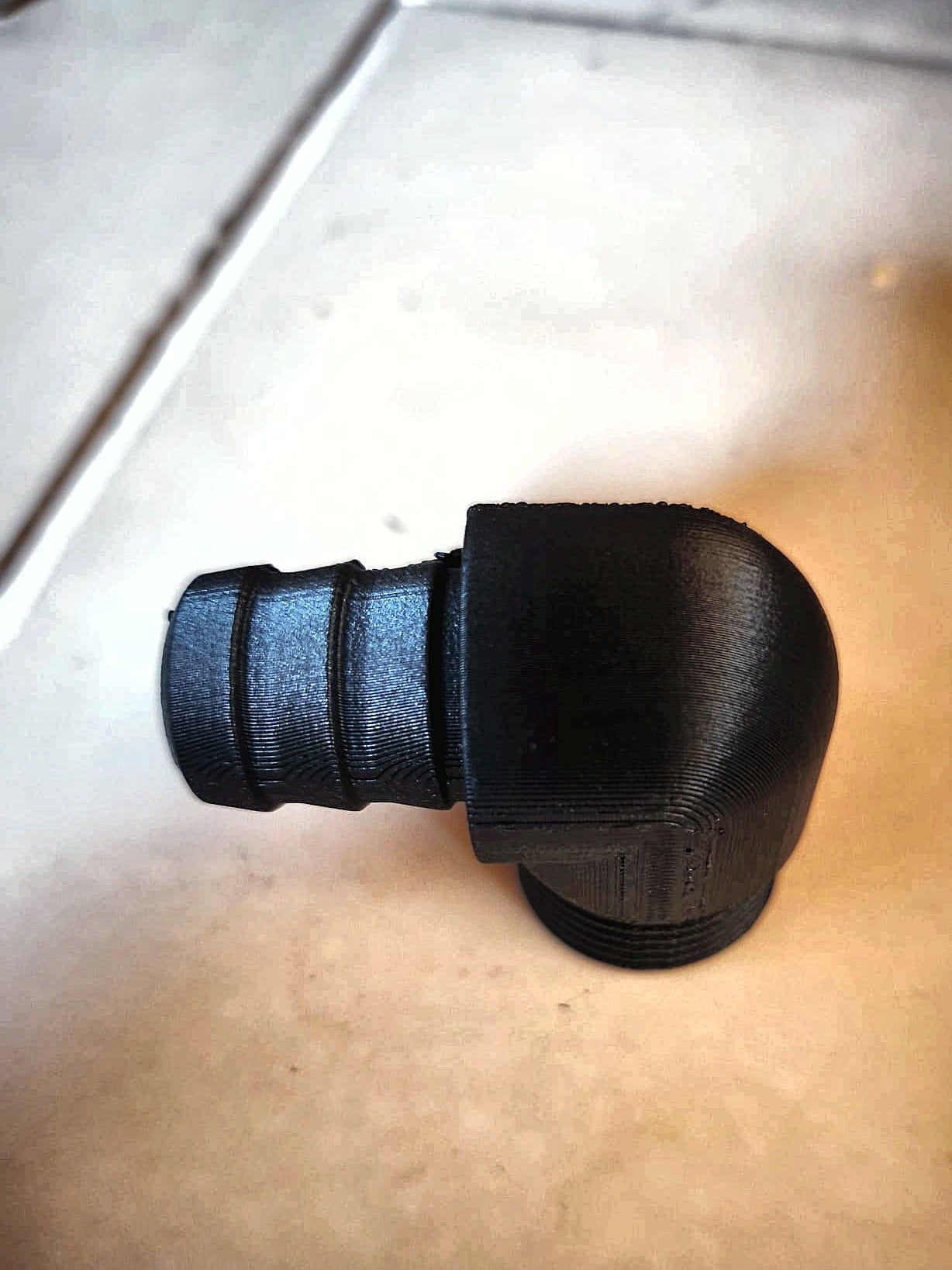

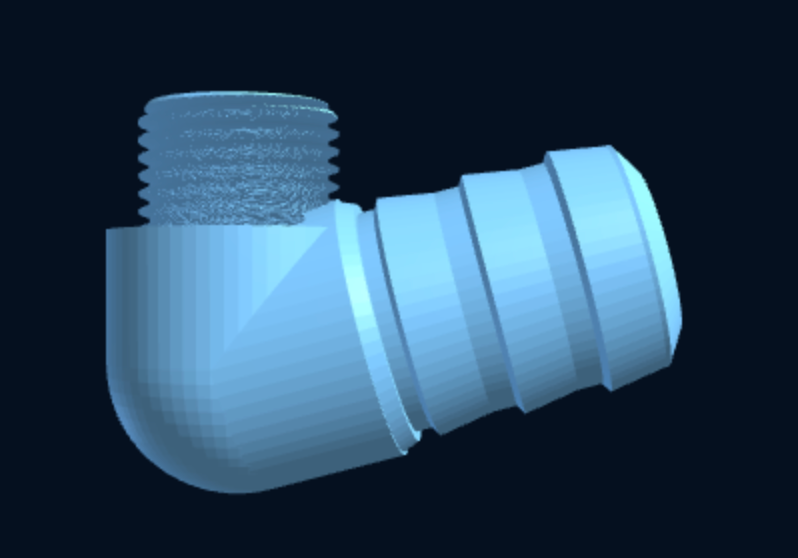

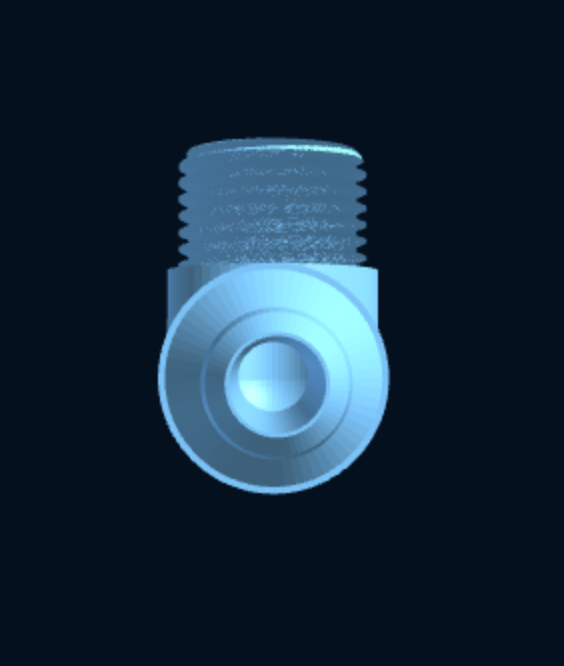

Parametrisches Winkelstück – auf einer Seite ein BSP-Außengewinde, auf der anderen ein Schlauchanschluss – von MarineLab3D.
Wählen Sie den Biegewinkel und beide Größen. Für den 3D-Druck in PETG oder PA12.

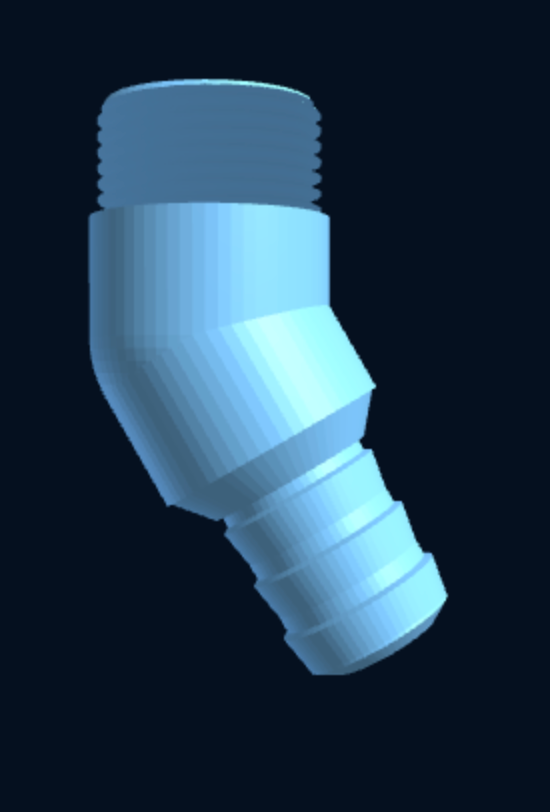

📐 Biegewinkel: 45° bis 160°
🔧 BSP-Außengewinde: 1/8" bis 2 1/2" (BSPP parallel, DIN-Sechskant-Referenz)
🪝 Schlauchinnendurchmesser: 6 bis 60 mm
🔩 BSPP-Gewinde dichtet mit O-Ring / PTFE ab; Widerhakenanschluss passend zum Schlauch-Innendurchmesser
🖨️ Druckempfehlungen: mit Stützen drucken (das Winkelstück hat Überhänge). PETG oder PA12, 0,15–0,2 mm Schichthöhe, 3 Perimeter.
Verwenden Sie „Maße anpassen“, um Winkel + Gewinde + Schlauch einzustellen, eine 3D-Vorschau anzuzeigen und dann nach dem Kauf Ihre STL-Datei zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA – bessere Schichtabdichtung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schalenschnitt“ einstellen, geringe Bauteilkühlung, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitäranlagen laufen mit max. ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Vor der Verwendung immer einen Drucktest bei ~2× Arbeitsdruck durchführen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Abdichtung zu gewährleisten.
Ein 3D-gedrucktes Bauteil ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
Wählen Sie den Biegewinkel und beide Größen. Für den 3D-Druck in PETG oder PA12.
📐 Biegewinkel: 45° bis 160°
🔧 BSP-Außengewinde: 1/8" bis 2 1/2" (BSPP parallel, DIN-Sechskant-Referenz)
🪝 Schlauchinnendurchmesser: 6 bis 60 mm
🔩 BSPP-Gewinde dichtet mit O-Ring / PTFE ab; Widerhakenanschluss passend zum Schlauch-Innendurchmesser
🖨️ Druckempfehlungen: mit Stützen drucken (das Winkelstück hat Überhänge). PETG oder PA12, 0,15–0,2 mm Schichthöhe, 3 Perimeter.
Verwenden Sie „Maße anpassen“, um Winkel + Gewinde + Schlauch einzustellen, eine 3D-Vorschau anzuzeigen und dann nach dem Kauf Ihre STL-Datei zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA – bessere Schichtabdichtung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schalenschnitt“ einstellen, geringe Bauteilkühlung, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitäranlagen laufen mit max. ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Vor der Verwendung immer einen Drucktest bei ~2× Arbeitsdruck durchführen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Abdichtung zu gewährleisten.
Ein 3D-gedrucktes Bauteil ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach dem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der ~180 Druckdienste weltweit vergleicht und das fertige Teil an Ihre Haustür liefert – kein Drucker oder Setup erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell nur für Ihren persönlichen Gebrauch. Das Weiterverkaufen oder Weiterverbreiten der Datei oder das Verkaufen gedruckter Exemplare ist nicht gestattet. © MarineLab3D – vollständige Bedingungen.
