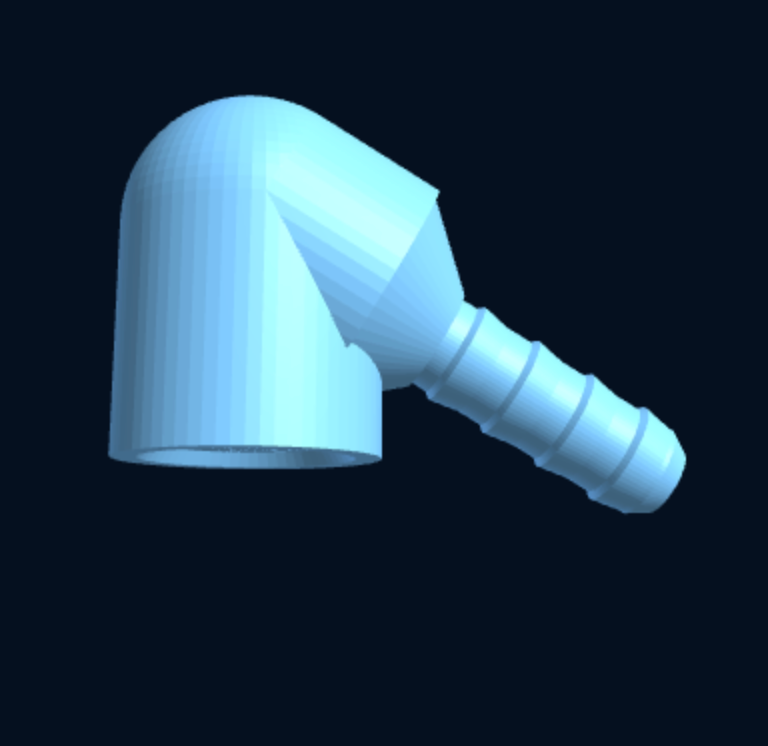

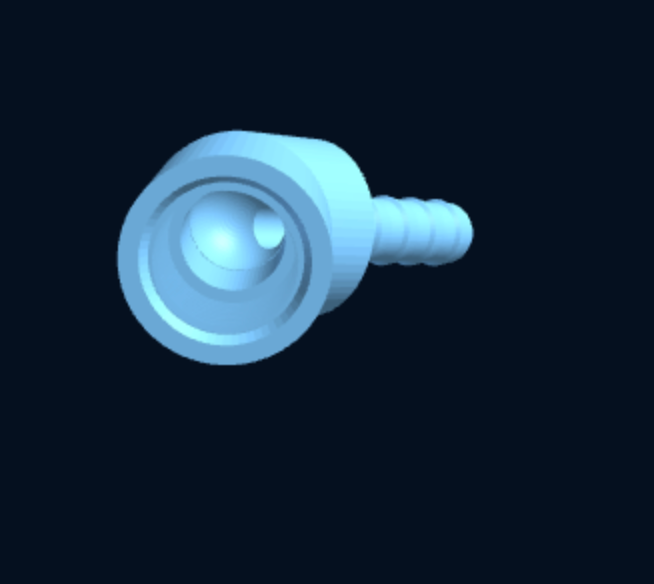

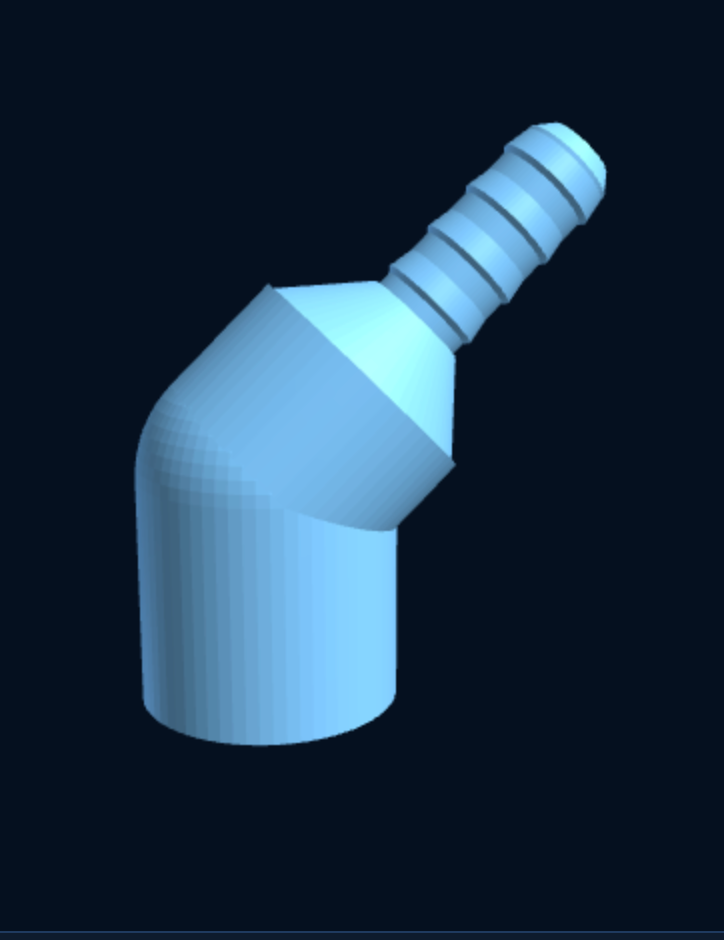

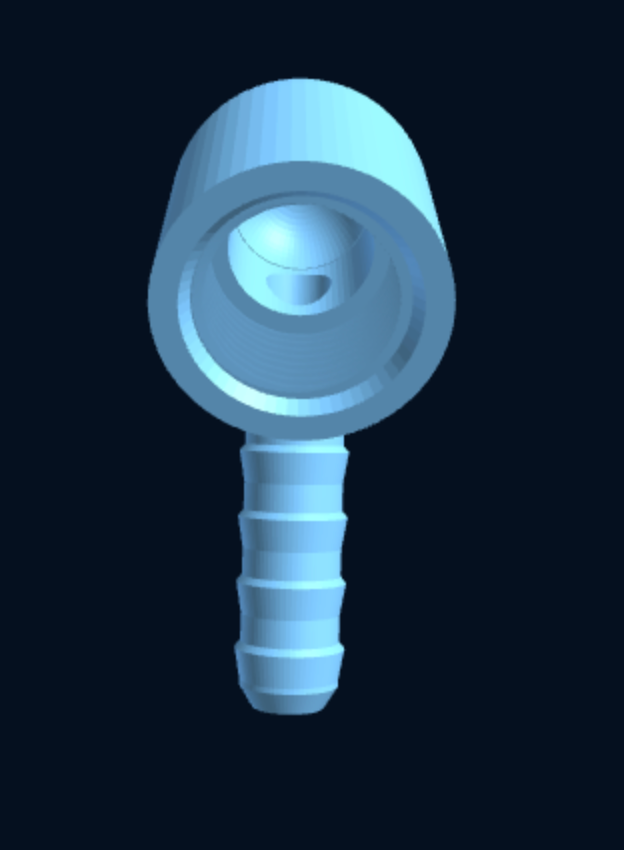

Winkelstück – BSP-Innengewinde × Schlauchtülle – Parametrisch (3D-Druck)
Parametrisches Winkelstück – auf einer Seite ein BSP-Innengewinde, auf der anderen ein Schlauchanschluss – von MarineLab3D.
Wählen Sie den Biegewinkel und beide Größen. Für den 3D-Druck in PETG oder PA12.
📐 Biegewinkel: 45° bis 160°
🔧 BSP-Innengewinde: 1/8" bis 2 1/2" (paralleles BSPP, 0,35 mm Druckspiel)
🪝 Schlauchinnendurchmesser: 6 bis 60 mm
🔩 BSPP-Gewinde dichtet mit O-Ring / PTFE; Schlauchtülle passend zum Schlauchinnendurchmesser
🖨️ Druckempfehlungen: mit Stützen drucken (das Winkelstück hat Überhänge). PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter.
Verwenden Sie „Abmessungen anpassen“, um Winkel + Gewinde + Schlauch einzustellen, in 3D vorab anzuzeigen, und erhalten Sie dann Ihre STL nach dem Kauf.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA – bessere Schichtversiegelung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig zu füllen – nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ einstellen, Lüfter für Bauteilkühlung niedrig, Fluss +2–3 %, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Installationen arbeiten mit maximal ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Immer vor dem Gebrauch bei ~2-fachem Betriebsdruck testen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Dichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
Wählen Sie den Biegewinkel und beide Größen. Für den 3D-Druck in PETG oder PA12.
📐 Biegewinkel: 45° bis 160°
🔧 BSP-Innengewinde: 1/8" bis 2 1/2" (paralleles BSPP, 0,35 mm Druckspiel)
🪝 Schlauchinnendurchmesser: 6 bis 60 mm
🔩 BSPP-Gewinde dichtet mit O-Ring / PTFE; Schlauchtülle passend zum Schlauchinnendurchmesser
🖨️ Druckempfehlungen: mit Stützen drucken (das Winkelstück hat Überhänge). PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter.
Verwenden Sie „Abmessungen anpassen“, um Winkel + Gewinde + Schlauch einzustellen, in 3D vorab anzuzeigen, und erhalten Sie dann Ihre STL nach dem Kauf.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA – bessere Schichtversiegelung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig zu füllen – nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ einstellen, Lüfter für Bauteilkühlung niedrig, Fluss +2–3 %, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Installationen arbeiten mit maximal ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Immer vor dem Gebrauch bei ~2-fachem Betriebsdruck testen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Dichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach dem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der ~180 Druckdienstleister weltweit vergleicht und das fertige Teil zu Ihnen nach Hause liefert – kein Drucker oder Einrichtung erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell für Ihren persönlichen Gebrauch. Der Weiterverkauf oder die Weitergabe der Datei oder der Verkauf gedruckter Exemplare ist nicht gestattet. © MarineLab3D – vollständige Bedingungen.
