Deckeinfüller mit Schlauchanschluss + Winschkappe (Wasser/Diesel/Abfall) – parametrisch (3D-Druck)

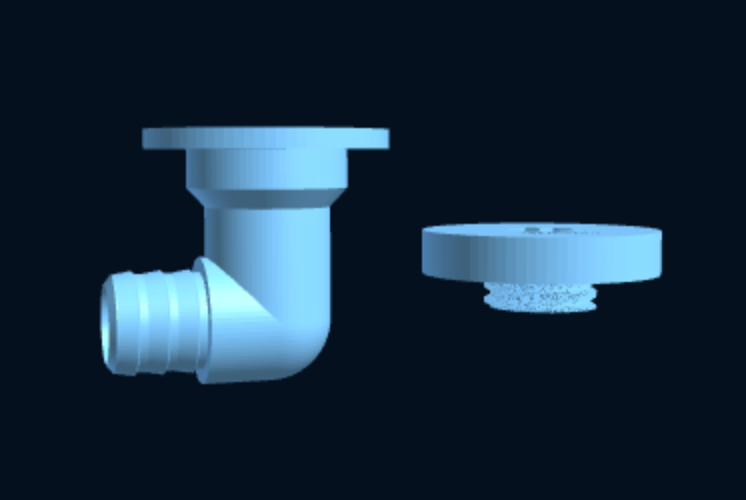

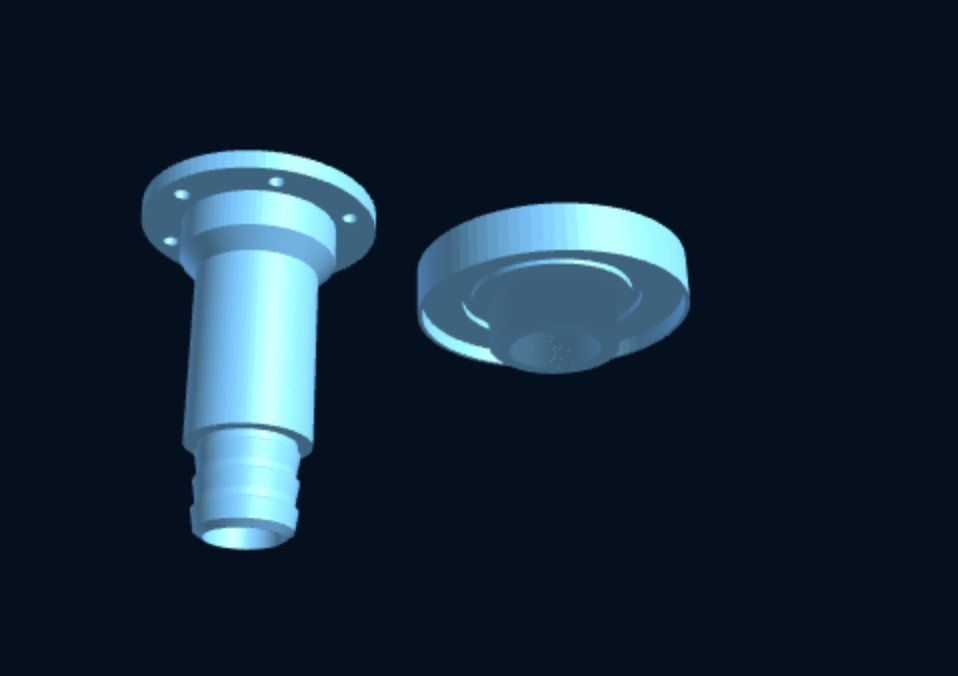

Parametrisches DECK-EINFÜLLSTUTZEN-Kit von MarineLab3D – erzeugt ZWEI Teile: den Einfüllstutzenkörper (Deckflansch + Innengewinde-Durchgangsrohr, das in einem abgewinkelten SCHLAUCHANSCHLUSS endet) UND die passende Schraubkappe mit einer Winschengriff-Buchse.
Sie laden ein ZIP-Archiv mit zwei separaten STL-Dateien herunter (filler-body.stl + cap.stl).
🛠️ Durchgangs-Ø (außen): 40 / 50 / 60 / 75 mm – steuert alles
⬇ Flansch-Ø = Durchgangs-Ø + 26 mm · Kappe bedeckt den Flansch (mit O-Ring-Flächendichtung an der Kappenunterseite)
🌀 Schlauchanschluss-Ø ist der AUSSENDURCHMESSER und muss ≤ dem Durchgangs-Ø sein

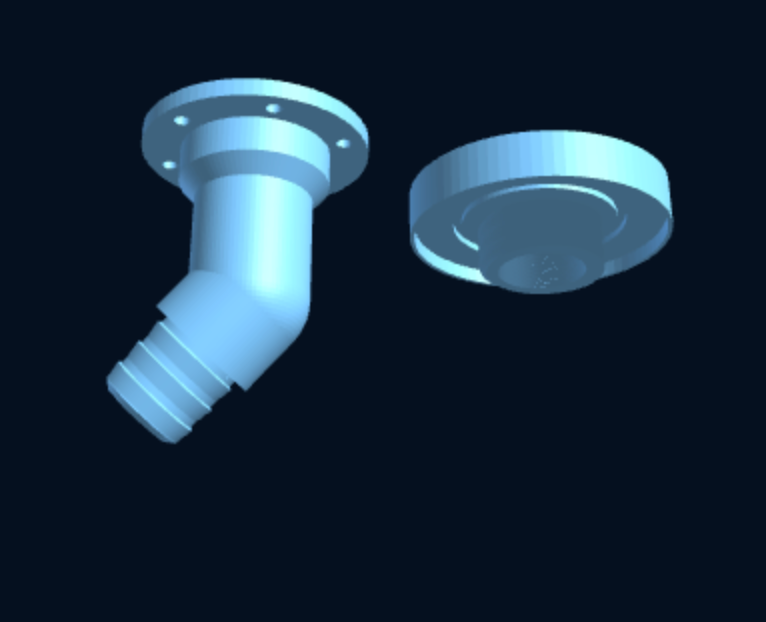

📐 Anschlusswinkel einstellbar 0–90°

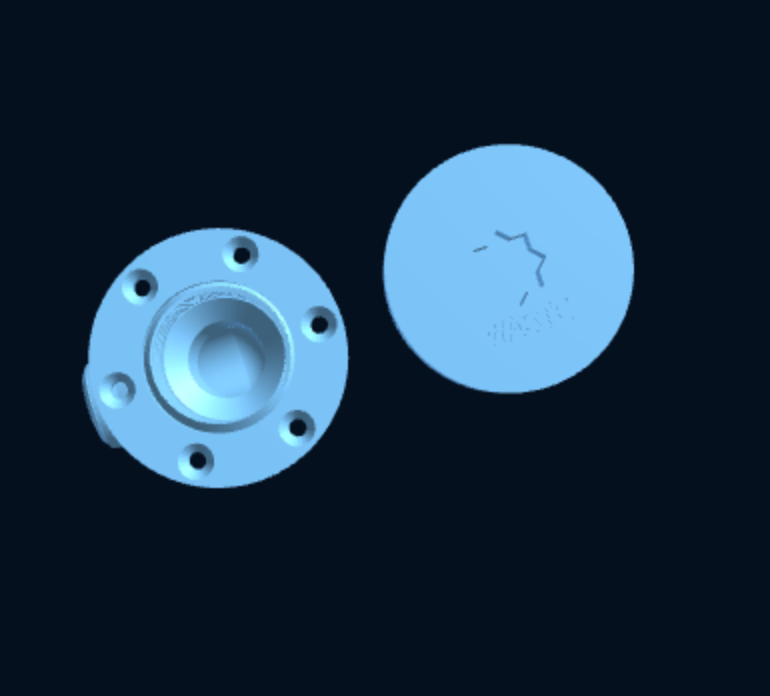

🗝️ Kappe wird mit einem Standard-Winschengriff geöffnet – zentrale 8-Punkt-Buchse (11/16" / 17,5 mm) · versenkte Befestigungslöcher

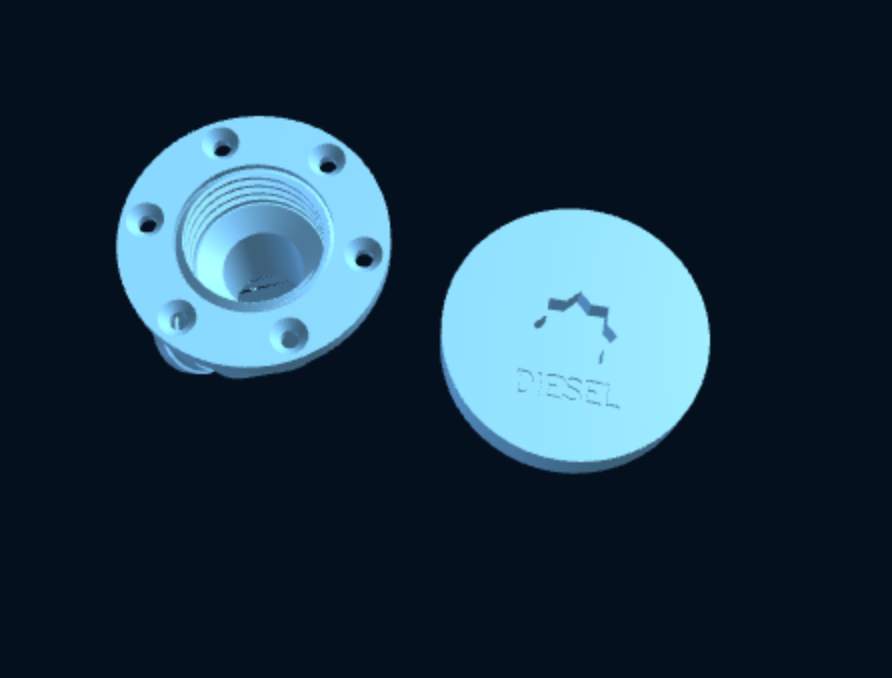

🏷️ Gravierte Beschriftung: WATER / DIESEL / WASTE
🖨️ Druckempfehlungen: für WASSER ASA (beste UV-Beständigkeit) oder PETG verwenden. Für DIESEL- oder BENZIN-Anwendung in PA612-CF (10–15% Kohlefaser) drucken für Kraftstoffbeständigkeit. 0,2 mm Schichten, 3–4 Perimeter; den Körper mit dem Anschluss nach oben drucken oder Stützen verwenden. Einen O-Ring unter die Kappe legen zur Abdichtung.
Verwenden Sie „Abmessungen anpassen“, um Durchgangs-Ø, Schlauchanschluss-Ø, Anschlusswinkel und Beschriftung einzustellen, in 3D vorab anzuzeigen und anschließend nach dem Kauf Ihr ZIP-Archiv (2 STL) zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): in PETG drucken (nicht ASA – bessere Schichtabdichtung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ eingestellt, geringe Bauteilkühlung, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen mit max. ~3 bar: auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Immer vor Gebrauch bei ~2x Arbeitsdruck auf Dichtheit prüfen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber immer für Ihre spezifische Anwendung überprüfen.
Sie laden ein ZIP-Archiv mit zwei separaten STL-Dateien herunter (filler-body.stl + cap.stl).
🛠️ Durchgangs-Ø (außen): 40 / 50 / 60 / 75 mm – steuert alles
⬇ Flansch-Ø = Durchgangs-Ø + 26 mm · Kappe bedeckt den Flansch (mit O-Ring-Flächendichtung an der Kappenunterseite)
🌀 Schlauchanschluss-Ø ist der AUSSENDURCHMESSER und muss ≤ dem Durchgangs-Ø sein
📐 Anschlusswinkel einstellbar 0–90°
🗝️ Kappe wird mit einem Standard-Winschengriff geöffnet – zentrale 8-Punkt-Buchse (11/16" / 17,5 mm) · versenkte Befestigungslöcher
🏷️ Gravierte Beschriftung: WATER / DIESEL / WASTE
🖨️ Druckempfehlungen: für WASSER ASA (beste UV-Beständigkeit) oder PETG verwenden. Für DIESEL- oder BENZIN-Anwendung in PA612-CF (10–15% Kohlefaser) drucken für Kraftstoffbeständigkeit. 0,2 mm Schichten, 3–4 Perimeter; den Körper mit dem Anschluss nach oben drucken oder Stützen verwenden. Einen O-Ring unter die Kappe legen zur Abdichtung.
Verwenden Sie „Abmessungen anpassen“, um Durchgangs-Ø, Schlauchanschluss-Ø, Anschlusswinkel und Beschriftung einzustellen, in 3D vorab anzuzeigen und anschließend nach dem Kauf Ihr ZIP-Archiv (2 STL) zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): in PETG drucken (nicht ASA – bessere Schichtabdichtung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ eingestellt, geringe Bauteilkühlung, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen mit max. ~3 bar: auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Immer vor Gebrauch bei ~2x Arbeitsdruck auf Dichtheit prüfen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber immer für Ihre spezifische Anwendung überprüfen.
🖨️ Kein 3D-Drucker? Nach dem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der ~180 Druckdienstleister weltweit vergleicht und das fertige Teil an Ihre Tür liefert – kein Drucker oder Einrichtung erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell für Ihren eigenen persönlichen Gebrauch. Das Weiterverkaufen oder Weiterverbreiten der Datei oder das Verkaufen von gedruckten Exemplaren ist nicht gestattet. © MarineLab3D – vollständige Bedingungen.
