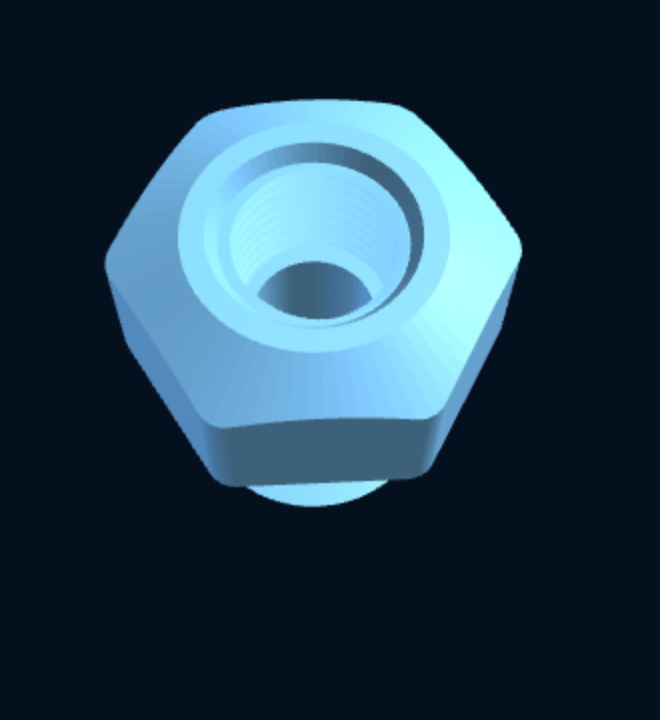

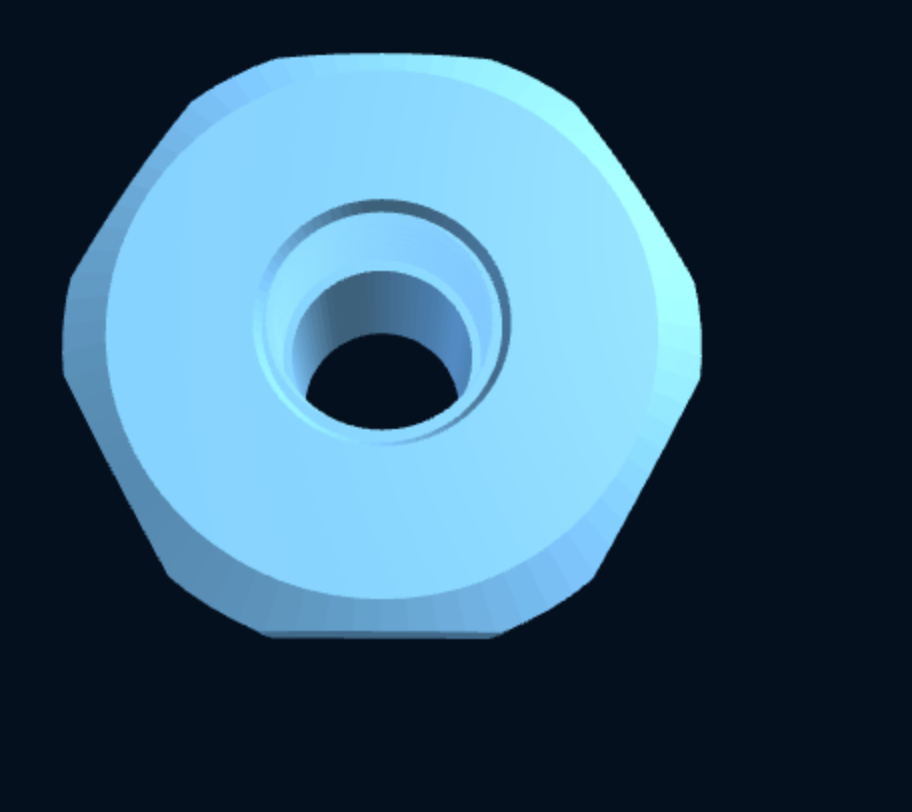

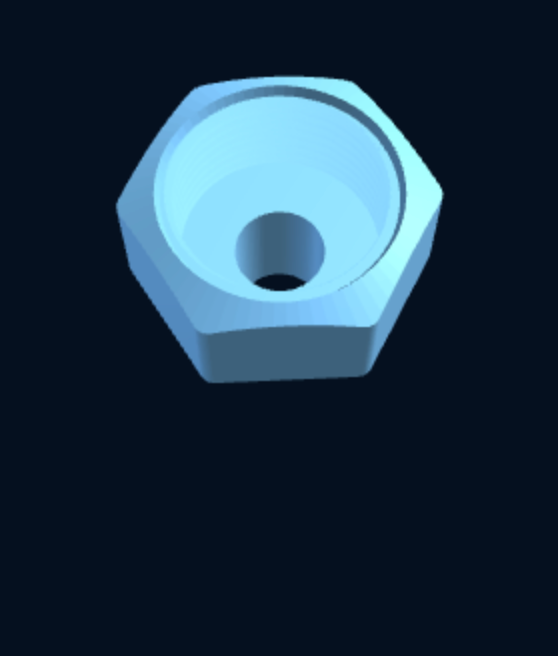

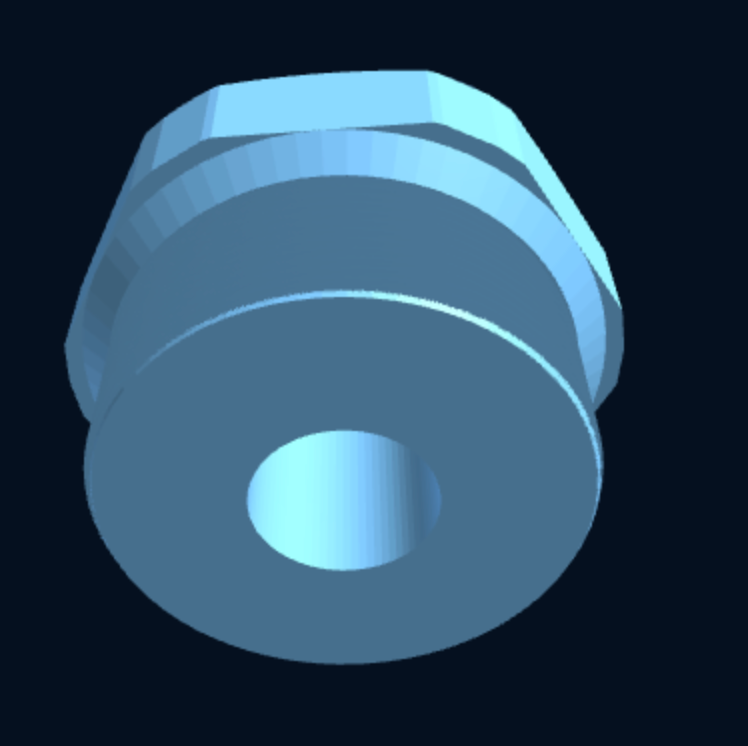

BSP-Reduzierbuchse (Außen- × Innengewinde) – parametrisch (3D-Druck)
Parametrische BSP-Reduzierbuchse – Sechskantkopf, Außengewinde + kleineres Innengewinde – von MarineLab3D.
Passt einen größeren Innengewindeanschluss an ein kleineres Außengewindestück an. Für den 3D-Druck in PETG oder PA12.
🔧 Außengewinde: BSP 1/8" bis 2 1/2" – Sechskantgröße nach DIN
🔩 Innengewinde: jede kleinere BSP-Größe (darf nicht gleich/größer als das Außengewinde sein)
⬡ Sechskantkopf zum Schrauben · BSPP parallel, Dichtung mit O-Ring / PTFE
🖨️ Druckempfehlungen: PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter. Gewindeachse vertikal.
Verwenden Sie „Abmessungen anpassen“, um die Außen- und Innengewindegrößen einzustellen (Innengewinde wird automatisch auf kleiner als Außengewinde begrenzt), Vorschau in 3D anzeigen und nach dem Kauf Ihre STL-Datei erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA – bessere Schichtversiegelung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig zu füllen – nicht auf Infill verlassen), Z-Naht auf „Schalungsnaht“ einstellen, Lüfter für Bauteilkühlung niedrig, Fluss +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bordwasserleitungssysteme laufen mit max. ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel auf den Gewinden aus. Vor der Verwendung immer mit dem 2-fachen Betriebsdruck testen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Dichtung zu erzielen.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber verifizieren Sie es immer für Ihre spezifische Anwendung.
Passt einen größeren Innengewindeanschluss an ein kleineres Außengewindestück an. Für den 3D-Druck in PETG oder PA12.
🔧 Außengewinde: BSP 1/8" bis 2 1/2" – Sechskantgröße nach DIN
🔩 Innengewinde: jede kleinere BSP-Größe (darf nicht gleich/größer als das Außengewinde sein)
⬡ Sechskantkopf zum Schrauben · BSPP parallel, Dichtung mit O-Ring / PTFE
🖨️ Druckempfehlungen: PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter. Gewindeachse vertikal.
Verwenden Sie „Abmessungen anpassen“, um die Außen- und Innengewindegrößen einzustellen (Innengewinde wird automatisch auf kleiner als Außengewinde begrenzt), Vorschau in 3D anzeigen und nach dem Kauf Ihre STL-Datei erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG drucken (nicht ASA – bessere Schichtversiegelung), mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig zu füllen – nicht auf Infill verlassen), Z-Naht auf „Schalungsnaht“ einstellen, Lüfter für Bauteilkühlung niedrig, Fluss +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bordwasserleitungssysteme laufen mit max. ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel auf den Gewinden aus. Vor der Verwendung immer mit dem 2-fachen Betriebsdruck testen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Dichtung zu erzielen.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber verifizieren Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach dem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der ~180 Druckdienstleister weltweit vergleicht und das fertige Teil zu Ihnen nach Hause liefert – kein Drucker oder Setup erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell für Ihren eigenen persönlichen Gebrauch. Der Weiterverkauf oder die Weitergabe der Datei oder der Verkauf gedruckter Exemplare ist nicht gestattet. © MarineLab3D – vollständige Bedingungen.
