BSP Verteilerkörper (parametrische Auslässe) – Parametrisch (3D-Druck)

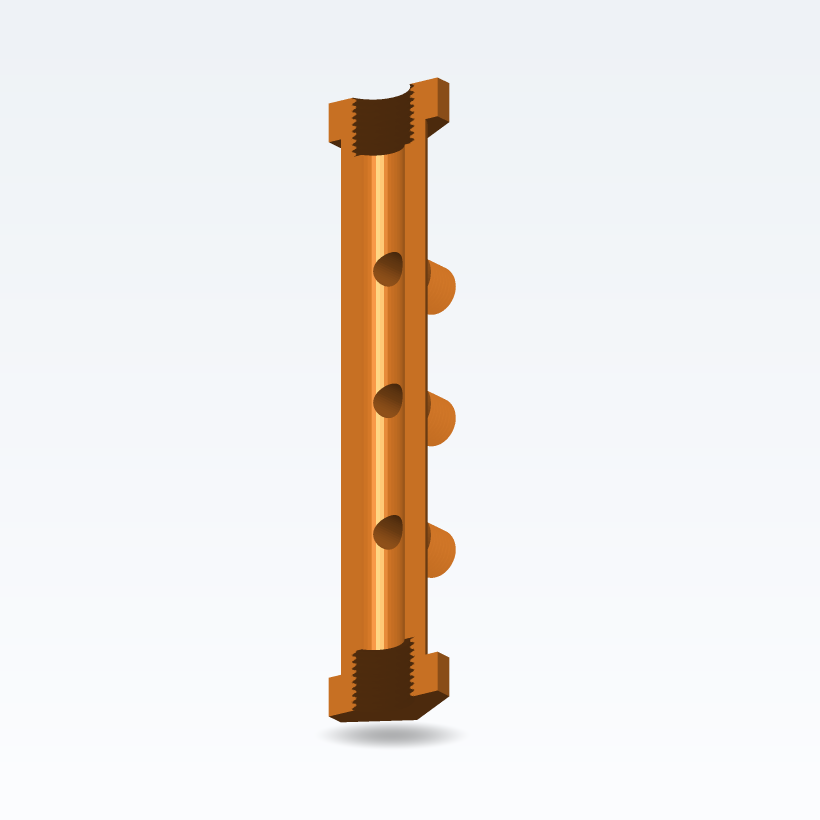

Parametrischer BSP-VERTEILERKÖRPER von MarineLab3D – eine Zeile in mehrere aufteilen. Ein runder Körper mit N seitlichen Abgängen und zwei BSP-Innengewinden (mit Sechskant für Schraubenschlüssel). An Ihre Bedürfnisse angepasst: Der Körperdurchmesser und die Länge passen sich an die Anzahl und Größe der Abgänge an.
🔩 Zwei Enden: BSP-Innengewinde (ISO 228, Zollgrößen) mit Sechskant zum Festziehen
🔀 1–8 seitliche Abgänge, jeweils BSP-AUSSEN- oder INNENGEWINDE, in Ihrer gewählten Zollgröße
↔️ Abgänge so angeordnet, dass ausreichend Platz zum Einschrauben eines Schlauchanschlusses oder Ventils und zur Verwendung eines Schraubenschlüssels bleibt
🧵 MarineLab3D-Gewindeprofil (helikal, abgeschnittene Gewindespitzen) · Durchgangsbohrung verbindet alles
🖨️ Drucken in PETG/ASA · PA612-CF für Kraftstoff/Druck. Achse vertikal, 3–4 Perimeter. Gewinde mit O-Ring/PTFE abdichten.
Verwenden Sie „Abmessungen anpassen“, um Endgröße, Anzahl der Auslässe, Auslassgröße und -typ einzustellen, eine 3D-Vorschau anzuzeigen und Ihr STL nach dem Kauf zu erhalten.
⚠️ DRUCKVERWENDUNG (über ~1 bar): In PETG (nicht ASA – bessere Schichtversiegelung) drucken, mit massiven Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ eingestellt, Lüfter für geringe Bauteilkühlung, Fluss +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme arbeiten mit maximal ~3 bar: Auf diesem Niveau sind diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden ausreichend. Vor der Verwendung immer einen Drucktest bei ca. doppeltem Arbeitsdruck durchführen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Abdichtung zu erzielen.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🔩 Zwei Enden: BSP-Innengewinde (ISO 228, Zollgrößen) mit Sechskant zum Festziehen
🔀 1–8 seitliche Abgänge, jeweils BSP-AUSSEN- oder INNENGEWINDE, in Ihrer gewählten Zollgröße
↔️ Abgänge so angeordnet, dass ausreichend Platz zum Einschrauben eines Schlauchanschlusses oder Ventils und zur Verwendung eines Schraubenschlüssels bleibt
🧵 MarineLab3D-Gewindeprofil (helikal, abgeschnittene Gewindespitzen) · Durchgangsbohrung verbindet alles
🖨️ Drucken in PETG/ASA · PA612-CF für Kraftstoff/Druck. Achse vertikal, 3–4 Perimeter. Gewinde mit O-Ring/PTFE abdichten.
Verwenden Sie „Abmessungen anpassen“, um Endgröße, Anzahl der Auslässe, Auslassgröße und -typ einzustellen, eine 3D-Vorschau anzuzeigen und Ihr STL nach dem Kauf zu erhalten.
⚠️ DRUCKVERWENDUNG (über ~1 bar): In PETG (nicht ASA – bessere Schichtversiegelung) drucken, mit massiven Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen – nicht auf Infill verlassen), Z-Naht auf „Schäftungsverbindung“ eingestellt, Lüfter für geringe Bauteilkühlung, Fluss +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme arbeiten mit maximal ~3 bar: Auf diesem Niveau sind diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden ausreichend. Vor der Verwendung immer einen Drucktest bei ca. doppeltem Arbeitsdruck durchführen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen auftragen, um eine garantierte Abdichtung zu erzielen.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach Ihrem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der ~180 Druckdienste weltweit vergleicht und das fertige Teil an Ihre Haustür liefert – kein Drucker oder Setup erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell für Ihren eigenen persönlichen Gebrauch. Der Weiterverkauf oder die Weitergabe der Datei sowie der Verkauf gedruckter Exemplare ist nicht gestattet. © MarineLab3D – vollständige Bedingungen.
