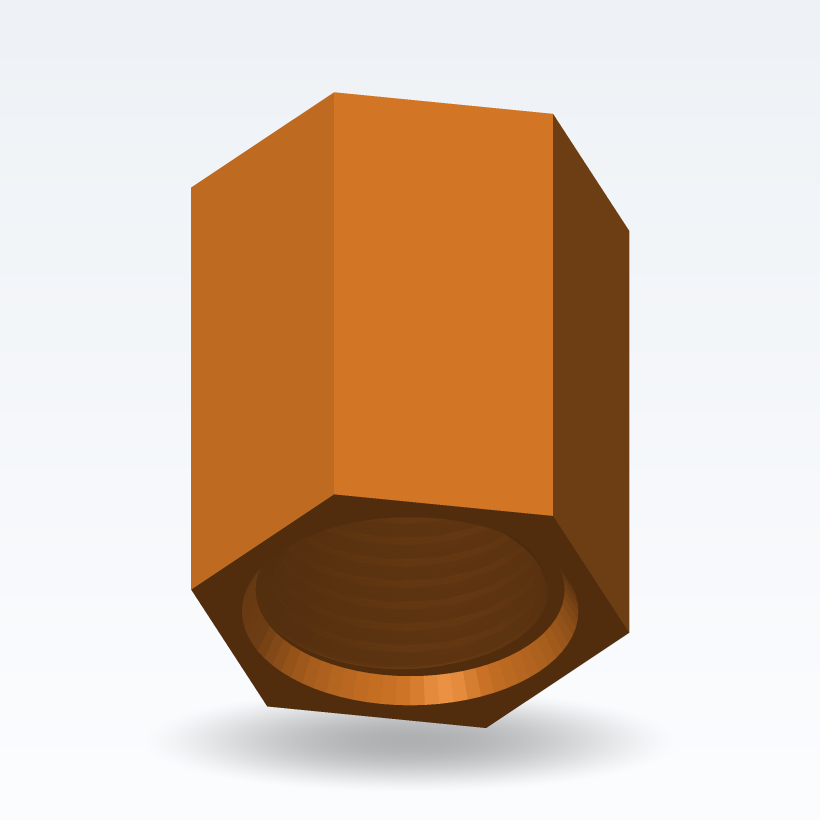

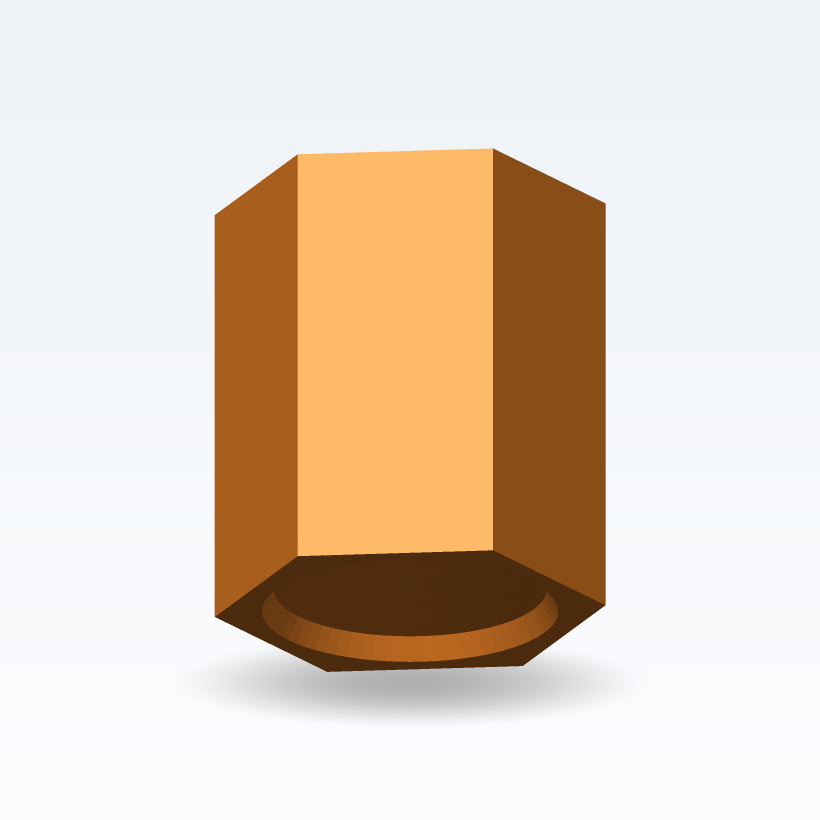

BSP-Innengewinde-Kupplung / Reduziernippel — Parametrisch (3D-Druck)
Parametrische BSP-Kupplung — Doppelmuffe — von MarineLab3D.
Zwei BSP-Innengewinde (gleich oder reduzierend) mit einem zentralen DIN-Sechskant.
Der Sechskant entspricht dem DIN-Standard des GRÖSSEREN Gewindes. Für den 3D-Druck in PETG oder PA12.
🔧 Gewinde A & B: BSP 1/8" bis 2 1/2" (jeweils 10 Größen, unabhängig wählbar)
⬡ Zentraler Sechskant automatisch an das größere Gewinde (DIN) angepasst

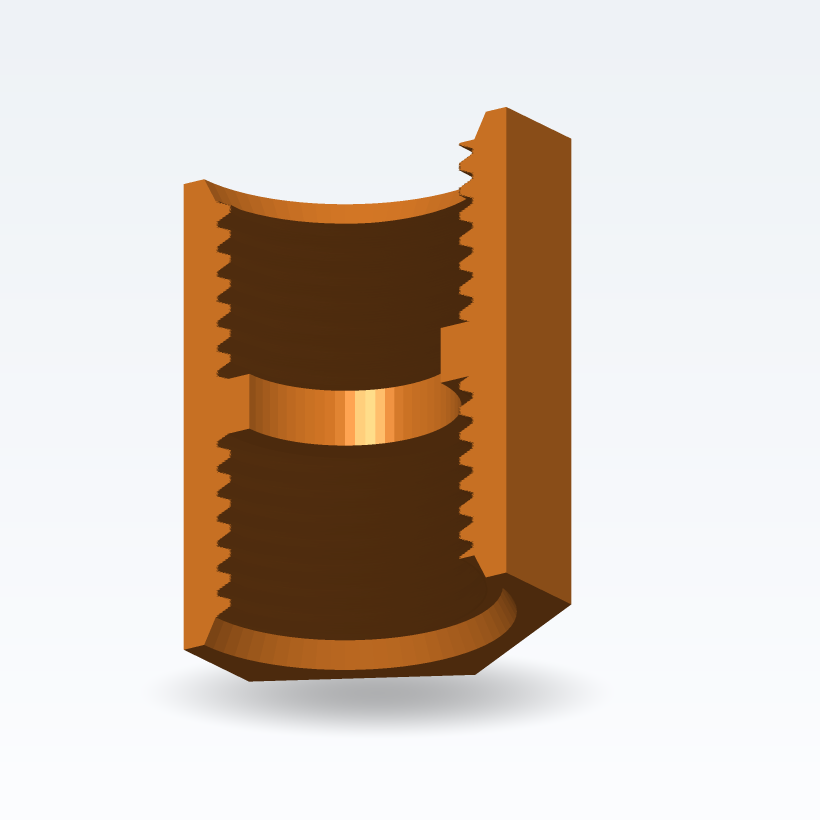

↔ Abgestufte Durchgangsbohrung mit inneren Absätzen
🔩 BSPP-Parallelgewinde — Abdichtung mit O-Ring / PTFE-Band
Verwenden Sie „Abmessungen anpassen“, um beide Gewinde einzustellen, in 3D vorab anzuzeigen und dann nach dem Kauf Ihre STL-Datei zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG (nicht ASA — bessere Schichtabdichtung) drucken, mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen — nicht auf Infill verlassen), Z-Naht auf „Schalungsstoß“ einstellen, niedrige Bauteilkühlung, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen bei max. ~3 bar: Auf diesem Niveau sind diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden ausreichend. Vor der Verwendung immer einen Drucktest bei ca. 2-fachem Betriebsdruck durchführen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen einpinseln für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
Zwei BSP-Innengewinde (gleich oder reduzierend) mit einem zentralen DIN-Sechskant.
Der Sechskant entspricht dem DIN-Standard des GRÖSSEREN Gewindes. Für den 3D-Druck in PETG oder PA12.
🔧 Gewinde A & B: BSP 1/8" bis 2 1/2" (jeweils 10 Größen, unabhängig wählbar)
⬡ Zentraler Sechskant automatisch an das größere Gewinde (DIN) angepasst
↔ Abgestufte Durchgangsbohrung mit inneren Absätzen
🔩 BSPP-Parallelgewinde — Abdichtung mit O-Ring / PTFE-Band
Verwenden Sie „Abmessungen anpassen“, um beide Gewinde einzustellen, in 3D vorab anzuzeigen und dann nach dem Kauf Ihre STL-Datei zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): In PETG (nicht ASA — bessere Schichtabdichtung) drucken, mit VOLLEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen — nicht auf Infill verlassen), Z-Naht auf „Schalungsstoß“ einstellen, niedrige Bauteilkühlung, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen bei max. ~3 bar: Auf diesem Niveau sind diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden ausreichend. Vor der Verwendung immer einen Drucktest bei ca. 2-fachem Betriebsdruck durchführen.
Nur für Drücke über ~4 bar: Zusätzlich eine dünne Schicht Epoxidharz innen einpinseln für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach Ihrem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der weltweit ~180 Druckdienstleister vergleicht und das fertige Teil an Ihre Tür liefert — kein Drucker oder Setup erforderlich.
📄 Lizenz — Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell für Ihren eigenen persönlichen Gebrauch. Der Weiterverkauf oder die Weitergabe der Datei sowie der Verkauf gedruckter Kopien ist nicht gestattet. © MarineLab3D — vollständige Bedingungen.
