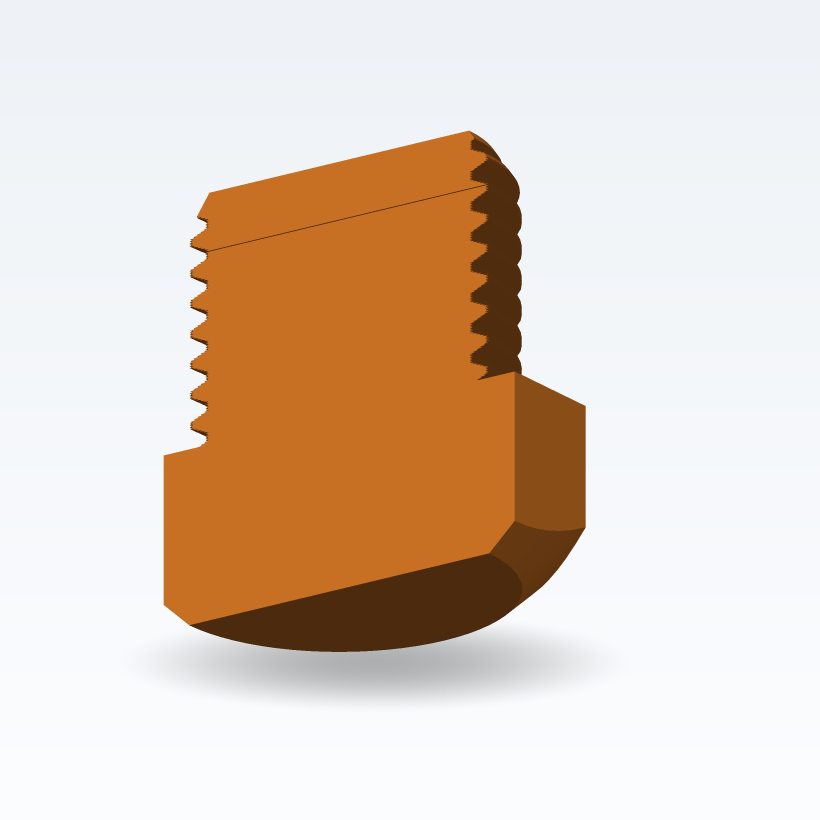

BSP Blindstopfen / Kappe – Parametrisch (3D-Druck)
KOSTENLOSER parametrischer BSP-VERSCHLUSSSTOPFEN / KAPPE von MarineLab3D — zum Verschließen eines BSP-Anschlusses an einem Verteiler, Fitting oder Rohr. Passt zu unseren parametrischen Verteilergehäusen und BSP-Fittings.
🔩 Außengewindestopfen: massives BSP-Außengewinde + Sechskant (kompakter Mindest-SW) — wird IN einen Innengewindeanschluss geschraubt (Verteilerenden, Innengewindeauslässe)
🧢 Innengewindekappe: geschlossene Sechskantkappe mit Innengewinde — wird ÜBER einen Außengewindeanschluss/Nippel geschraubt
📐 BSP-Größen 1/8" bis 1 1/2" (ISO 228) · optionaler O-Ring-Dichtsitz
🖨️ Drucken in ASA/PETG · PA612-CF für Kraftstoff/Druck. Mit PTFE-Band oder einem O-Ring abdichten.
Verwenden Sie „Abmessungen anpassen“, um die BSP-Größe, männlich/weiblich und O-Ring einzustellen, in 3D anzuzeigen und dann Ihre kostenlose STL-Datei herunterzuladen.
⚠️ DRUCKANWENDUNG (über ~1 bar): in PETG (nicht ASA — bessere Schichtabdichtung) drucken, mit MASSIVEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen — nicht auf Infill verlassen), Z-Naht auf „Schalenschnitt“ einstellen, geringe Teilekühlungs-Lüfter, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme arbeiten mit maximal ~3 bar: auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel auf den Gewinden aus. Vor der Verwendung immer bei ~2× Arbeitsdruck druckprüfen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🔩 Außengewindestopfen: massives BSP-Außengewinde + Sechskant (kompakter Mindest-SW) — wird IN einen Innengewindeanschluss geschraubt (Verteilerenden, Innengewindeauslässe)
🧢 Innengewindekappe: geschlossene Sechskantkappe mit Innengewinde — wird ÜBER einen Außengewindeanschluss/Nippel geschraubt
📐 BSP-Größen 1/8" bis 1 1/2" (ISO 228) · optionaler O-Ring-Dichtsitz
🖨️ Drucken in ASA/PETG · PA612-CF für Kraftstoff/Druck. Mit PTFE-Band oder einem O-Ring abdichten.
Verwenden Sie „Abmessungen anpassen“, um die BSP-Größe, männlich/weiblich und O-Ring einzustellen, in 3D anzuzeigen und dann Ihre kostenlose STL-Datei herunterzuladen.
⚠️ DRUCKANWENDUNG (über ~1 bar): in PETG (nicht ASA — bessere Schichtabdichtung) drucken, mit MASSIVEN Wänden (genügend Perimeter, um die Wandstärke vollständig auszufüllen — nicht auf Infill verlassen), Z-Naht auf „Schalenschnitt“ einstellen, geringe Teilekühlungs-Lüfter, Flow +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme arbeiten mit maximal ~3 bar: auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel auf den Gewinden aus. Vor der Verwendung immer bei ~2× Arbeitsdruck druckprüfen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber überprüfen Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach dem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab an unseren Partner Craftcloud gesendet, der ~180 Druckdienste weltweit vergleicht und das fertige Teil an Ihre Tür liefert – kein Drucker oder Einrichtung erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell für Ihren eigenen persönlichen Gebrauch. Der Weiterverkauf oder die Weitergabe der Datei oder der Verkauf gedruckter Exemplare ist nicht gestattet. © MarineLab3D – vollständige Bedingungen.
