3-Wege-T-Schlauchanschluss — Parametrisch (3D-Druck)
Parametrischer 3-Wege-T-Schlauchstutzen — Stutzen an allen drei Anschlüssen — von MarineLab3D.

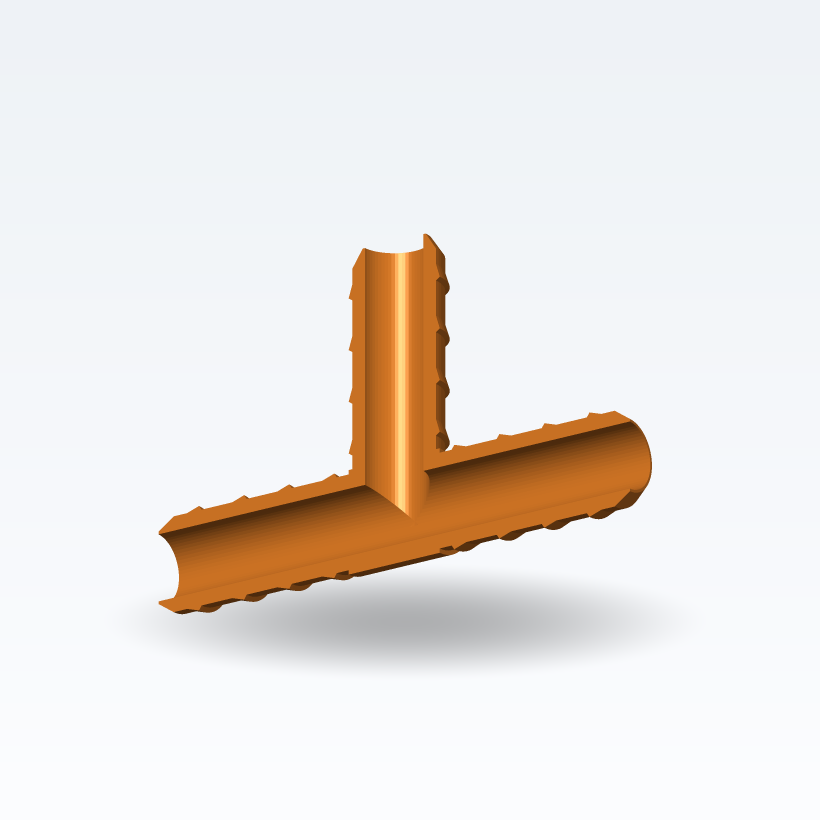

Zwei Inline-Stutzen plus ein senkrechter Abzweig, an einem zylindrischen Mittelkörper, der an den größten Anschluss angepasst ist.
Für den 3D-Druck in PETG oder PA12.
🪝 Schlauch A / B / C Innendurchmesser: 6 bis 60 mm (jeder Anschluss unabhängig)
⬡ Zylindrischer Mittelkörper wird automatisch an den größten Schlauch angepasst
↔ Interner T-Kanal, der alle drei Anschlüsse verbindet
🔩 Stutzen (3–4 Rippen) passend zum Schlauchinnendurchmesser
🖨️ Druckempfehlungen: mit Stützen drucken (die T-Form hat unabhängig von der Ausrichtung Überhänge). PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter. Schläuche mit Klemmen sichern.
Verwenden Sie „Abmessungen anpassen“, um die drei Schlauchgrößen einzustellen, in 3D vorab anzuzeigen und nach dem Kauf Ihre STL-Datei zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): in PETG (nicht ASA – bessere Schichtversiegelung) drucken, mit VOLLSTÄNDIGEN WÄNDEN (genügend Perimeter, um die Wandstärke vollständig zu füllen – nicht auf Infill verlassen), Z-Naht auf „Schalverbindung“ einstellen, geringe Bauteilkühlung, Fluss +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen mit maximal ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Vor der Verwendung immer einen Drucktest mit ~2× Betriebsdruck durchführen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber verifizieren Sie es immer für Ihre spezifische Anwendung.
Zwei Inline-Stutzen plus ein senkrechter Abzweig, an einem zylindrischen Mittelkörper, der an den größten Anschluss angepasst ist.
Für den 3D-Druck in PETG oder PA12.
🪝 Schlauch A / B / C Innendurchmesser: 6 bis 60 mm (jeder Anschluss unabhängig)
⬡ Zylindrischer Mittelkörper wird automatisch an den größten Schlauch angepasst
↔ Interner T-Kanal, der alle drei Anschlüsse verbindet
🔩 Stutzen (3–4 Rippen) passend zum Schlauchinnendurchmesser
🖨️ Druckempfehlungen: mit Stützen drucken (die T-Form hat unabhängig von der Ausrichtung Überhänge). PETG oder PA12, 0,15–0,2 mm Schichten, 3 Perimeter. Schläuche mit Klemmen sichern.
Verwenden Sie „Abmessungen anpassen“, um die drei Schlauchgrößen einzustellen, in 3D vorab anzuzeigen und nach dem Kauf Ihre STL-Datei zu erhalten.
⚠️ DRUCKANWENDUNG (über ~1 bar): in PETG (nicht ASA – bessere Schichtversiegelung) drucken, mit VOLLSTÄNDIGEN WÄNDEN (genügend Perimeter, um die Wandstärke vollständig zu füllen – nicht auf Infill verlassen), Z-Naht auf „Schalverbindung“ einstellen, geringe Bauteilkühlung, Fluss +2–3%, und die Gewinde-/Nahtachse VERTIKAL.
Die meisten Bord-Sanitärsysteme laufen mit maximal ~3 bar: Auf diesem Niveau reichen diese Druckeinstellungen + eine GROSSZÜGIGE Menge PTFE-Band / Gewindedichtmittel an den Gewinden aus. Vor der Verwendung immer einen Drucktest mit ~2× Betriebsdruck durchführen.
Nur für Drücke über ~4 bar: zusätzlich eine dünne Schicht Epoxidharz innen auftragen für eine garantierte Abdichtung.
Ein 3D-gedrucktes Fitting ist eine gültige Lösung, aber verifizieren Sie es immer für Ihre spezifische Anwendung.
🖨️ Kein 3D-Drucker? Nach Ihrem Kauf können Sie auf Ihrer Download-Seite ein sofortiges Druckangebot anfordern: Ihr Modell wird vorab geladen an unseren Partner Craftcloud gesendet, der ~180 Druckdienste weltweit vergleicht und das fertige Teil an Ihre Tür liefert – kein Drucker oder Setup erforderlich.
📄 Lizenz – Nur für den persönlichen Gebrauch. Drucken Sie dieses Modell für Ihren eigenen persönlichen Gebrauch. Der Weiterverkauf oder die Weitergabe der Datei oder der Verkauf gedruckter Kopien ist nicht gestattet. © MarineLab3D — vollständige Bedingungen.
